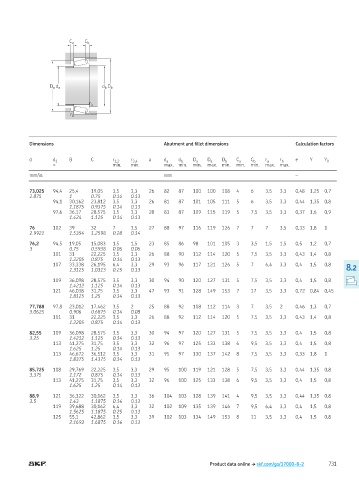

Page 733 - Rollingbearings

C a C b

D a d a d b D b

r a

r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min min max min min max min min min max max
mm/in. mm –

73,025 94,4 25,4 19,05 3,5 3,3 26 82 87 100 100 108 4 6 3,5 3,3 0,48 1,25 0,7
2.875 1 0.75 0.14 0.13
94,1 30,162 23,812 3,5 3,3 26 81 87 101 105 111 5 6 3,5 3,3 0,44 1,35 0,8
1.1875 0.9375 0.14 0.13
97,6 36,17 28,575 3,5 3,3 28 83 87 109 115 119 5 7,5 3,5 3,3 0,37 1,6 0,9
1.424 1.125 0.14 0.13

76 102 39 32 7 3,5 27 88 97 116 119 126 7 7 7 3,5 0,33 1,8 1
2.9921 1.5354 1.2598 0.28 0.14

76,2 94,5 19,05 15,083 1,5 1,5 23 85 86 98 101 105 3 3,5 1,5 1,5 0,5 1,2 0,7
3 0.75 0.5938 0.06 0.06
101 31 22,225 3,5 3,3 26 88 90 112 114 120 5 7,5 3,5 3,3 0,43 1,4 0,8
1.2205 0.875 0.14 0.13
107 33,338 26,195 6,4 3,3 29 93 96 117 121 126 5 7 6,4 3,3 0,4 1,5 0,8
1.3125 1.0313 0.25 0.13 8.2

109 36,098 28,575 3,5 3,3 30 94 90 120 127 131 5 7,5 3,5 3,3 0,4 1,5 0,8
1.4212 1.125 0.14 0.13
121 46,038 31,75 3,5 3,3 47 93 91 128 149 153 7 17 3,5 3,3 0,72 0,84 0,45
1.8125 1.25 0.14 0.13

77,788 97,8 23,012 17,462 3,5 2 25 88 92 108 112 114 3 7 3,5 2 0,46 1,3 0,7
3.0625 0.906 0.6875 0.14 0.08
101 31 22,225 3,5 3,3 26 88 92 112 114 120 5 7,5 3,5 3,3 0,43 1,4 0,8
1.2205 0.875 0.14 0.13

82,55 109 36,098 28,575 3,5 3,3 30 94 97 120 127 131 5 7,5 3,5 3,3 0,4 1,5 0,8
3.25 1.4212 1.125 0.14 0.13
113 41,275 31,75 3,5 3,3 32 96 97 125 133 138 6 9,5 3,5 3,3 0,4 1,5 0,8
1.625 1.25 0.14 0.13
113 46,672 36,512 3,5 3,3 31 95 97 130 137 142 8 7,5 3,5 3,3 0,33 1,8 1
1.8375 1.4375 0.14 0.13

85,725 108 29,769 22,225 3,5 3,3 29 95 100 119 121 128 5 7,5 3,5 3,3 0,44 1,35 0,8
3.375 1.172 0.875 0.14 0.13
113 41,275 31,75 3,5 3,3 32 96 100 125 133 138 6 9,5 3,5 3,3 0,4 1,5 0,8
1.625 1.25 0.14 0.13

88,9 121 36,322 30,162 3,5 3,3 36 104 103 128 139 141 4 9,5 3,5 3,3 0,44 1,35 0,8
3.5 1.43 1.1875 0.14 0.13
119 39,688 30,162 6,4 3,3 32 102 109 135 139 146 7 9,5 6,4 3,3 0,4 1,5 0,8
1.5625 1.1875 0.25 0.13
125 55,1 42,862 3,5 3,3 39 102 103 134 149 153 8 11 3,5 3,3 0,4 1,5 0,8
2.1693 1.6875 0.14 0.13
