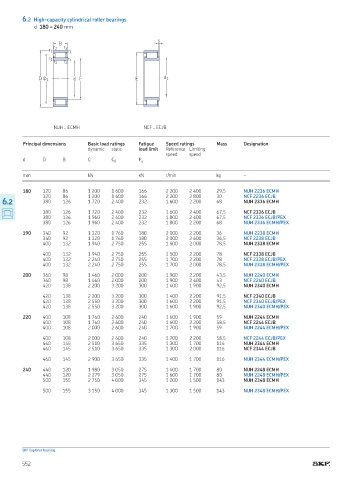

6.2 High-capacity cylindrical roller bearings
d 180 – 240 mm

s
B
r 2 r 2
r 1 r 1
r 1 r 1
r 2 r 2

D D 1 d F E d 1

NUH ECMH NCF ECJB

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
d D B C C 0 P u

mm kN kN r/min kg –

180 320 86 1 200 1 600 166 2 200 2 400 29,5 NUH 2236 ECMH
320 86 1 200 1 600 166 2 200 2 800 30 NCF 2236 ECJB
6.2 380 126 1 720 2 400 232 1 600 2 200 68 NUH 2336 ECMH

380 126 1 720 2 400 232 1 600 2 400 67,5 NCF 2336 ECJB
380 126 1 960 2 400 232 1 800 2 400 67,5 NCF 2336 ECJB/PEX
380 126 1 960 2 400 232 1 800 2 200 68 NUH 2336 ECMH/PEX

190 340 92 1 320 1 760 180 2 000 2 200 36 NUH 2238 ECMH
340 92 1 320 1 760 180 2 000 2 600 36,5 NCF 2238 ECJB
400 132 1 940 2 750 255 1 500 2 000 78,5 NUH 2338 ECMH

400 132 1 940 2 750 255 1 500 2 200 78 NCF 2338 ECJB
400 132 2 240 2 750 255 1 700 2 200 78 NCF 2338 ECJB/PEX
400 132 2 240 2 750 255 1 700 2 000 78,5 NUH 2338 ECMH/PEX

200 360 98 1 460 2 000 200 1 900 2 200 43,5 NUH 2240 ECMH
360 98 1 460 2 000 200 1 900 2 400 43 NCF 2240 ECJB
420 138 2 200 3 200 300 1 400 1 900 92,5 NUH 2340 ECMH

420 138 2 200 3 200 300 1 400 2 200 91,5 NCF 2340 ECJB
420 138 2 550 3 200 300 1 600 2 200 91,5 NCF 2340 ECJB/PEX
420 138 2 550 3 200 300 1 600 1 900 92,5 NUH 2340 ECMH/PEX

220 400 108 1 760 2 600 240 1 600 1 900 59 NUH 2244 ECMH
400 108 1 760 2 600 240 1 600 2 200 58,5 NCF 2244 ECJB
400 108 2 000 2 600 240 1 700 1 900 59 NUH 2244 ECMH/PEX

400 108 2 000 2 600 240 1 700 2 200 58,5 NCF 2244 ECJB/PEX
460 145 2 510 3 650 335 1 300 1 700 116 NUH 2344 ECMH
460 145 2 510 3 650 335 1 300 2 000 116 NCF 2344 ECJB

460 145 2 900 3 650 335 1 400 1 700 116 NUH 2344 ECMH/PEX

240 440 120 1 980 3 050 275 1 400 1 700 80 NUH 2248 ECMH
440 120 2 279 3 050 275 1 600 1 700 80 NUH 2248 ECMH/PEX
500 155 2 750 4 000 345 1 200 1 500 143 NUH 2348 ECMH

500 155 3 150 4 000 345 1 300 1 500 143 NUH 2348 ECMH/PEX

SKF Explorer bearing
