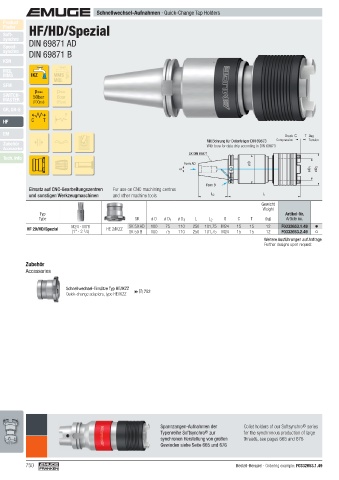

Page 750 - EMUGE

Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
Finder HF/HD/Spezial
Soft-
synchro
Speed- DIN 69871 AD
synchro
DIN 69871 B
KSN
MQL
MMS IKZ MMS
MQL
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S
F
HF C T

EM Druck C T Zug
Mit Bohrung für Datenträger DIN 69873 Compression Tension
Zubehör With bore for data chip according to DIN 69873
Accessories
SK DIN 69871
Tech. Info
Form AD ø D
G ø D 1 ø D 3

Form B
Einsatz auf CNC-Bearbeitungszentren For use on CNC machining centres
und sonstigen Werkzeugmaschinen and other machine tools L 2 L
Gewicht
Weight
Typ Artikel-Nr.
Type SK ø D ø D 1 ø D 3 L L 2 G C T (kg) Article no.
M24 - M76 SK 50 AD 100 75 110 250 101,75 M24 15 15 12 F0332653.1.49
HF 20/HD/Spezial HE 2/IKZZ
(1" - 2 1 /2) SK 50 B 100 75 110 250 101,75 M24 15 15 12 F0332653.2.49
Weitere Ausführungen auf Anfrage
Further designs upon request

Zubehör
Accessories

Schnellwechsel-Einsätze Typ HE/IKZZ  752
Quick-change adapters, type HE/IKZZ

Spannzangen-Aufnahmen der Collet holders of our Softsynchro ® series
Typenreihe Softsynchro ® zur for the synchronous production of large
synchronen Herstellung von großen threads, see pages 665 and 676
Gewinden siehe Seite 665 und 676

750 Bestell-Beispiel · Ordering example: F0332653.1.49
