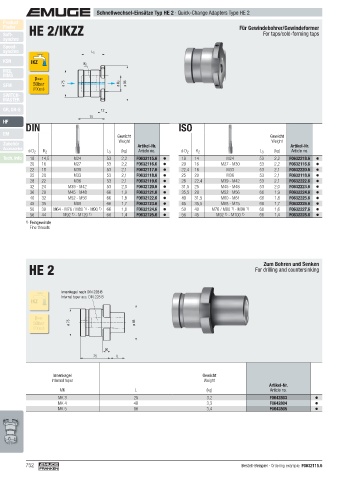

Schnellwechsel-Einsätze Typ HE 2 · Quick-Change Adapters Type HE 2
Product
Finder HE 2/IKZZ Für Gewindebohrer/Gewindeformer
Soft- For taps/cold-forming taps
synchro
Speed-
synchro L 3
KSN IKZ K 2
MQL
MMS
pmax
SFM 50bar ø 75 ø D 2 ø 98
(700psi)
SWITCH-
MASTER

GR, GR-S 12
75
HF
DIN ISO
EM Gewicht Gewicht
Weight Weight
Zubehör
Accessories Artikel-Nr. Artikel-Nr.
ø D 2 K 2 L 3 (kg) Article no. ø D 2 K 2 L 3 (kg) Article no.
Tech. Info 18 14,5 M24 53 2,2 F0632115.6 18 14 M24 53 2,2 F0632218.6
20 16 M27 53 2,2 F0632116.6 20 16 M27 - M30 53 2,2 F0632116.6
22 18 M30 53 2,1 F0632117.6 22,4 18 M33 53 2,1 F0632220.6
25 20 M33 53 2,1 F0632118.6 25 20 M36 53 2,1 F0632118.6
28 22 M36 53 2,1 F0632119.6 28 22,4 M39 - M42 53 2,1 F0632222.6
32 24 M39 - M42 53 2,0 F0632120.6 31,5 25 M45 - M48 53 2,0 F0632223.6
36 29 M45 - M48 66 1,9 F0632121.6 35,5 28 M52 - M56 66 1,9 F0632224.6
40 32 M52 - M56 66 1,8 F0632122.6 40 31,5 M60 - M64 66 1,8 F0632225.6
45 35 M60 66 1,7 F0632123.6 45 35,5 M68 - M75 66 1,7 F0632226.6
50 39 M64 - M76 / M80 1) - M90 1) 66 1,6 F0632124.6 50 40 M76 / M80 1) - M90 1) 66 1,6 F0632227.6
56 44 M92 1) - M120 1) 66 1,4 F0632125.6 56 45 M92 1) - M100 1) 66 1,4 F0632228.6
1) Feingewinde
Fine threads

Zum Bohren und Senken
HE 2 For drilling and countersinking

Innenkegel nach DIN 228 B
Internal taper acc. DIN 228 B
IKZ

pmax
50bar ø 75 ø 98
(700psi)

20
75 L

Innenkegel Gewicht
Internal taper Weight
Artikel-Nr.
MK L (kg) Article no.
MK 3 25 3,2 F0642803
MK 4 48 3,3 F0642804
MK 5 80 3,4 F0642805

752 Bestell-Beispiel · Ordering example: F0632115.6
