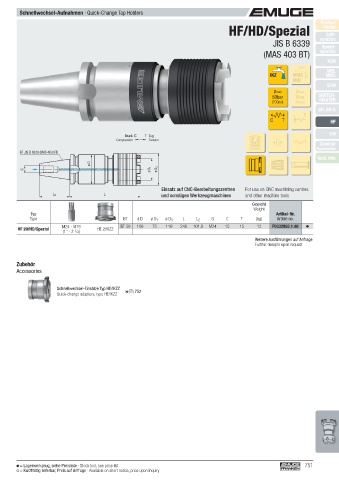

P. 751
Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
HF/HD/Spezial Finder
Soft-
JIS B 6339 synchro
Speed-
(MAS 403 BT) synchro
KSN
MQL
IKZ MMS MMS
MQL
SFM
pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
GR, GR-S
F
C T HF
Druck C T Zug EM
Compression Tension
Zubehör
Accessories
BT JIS B 6339 (MAS 403 BT)
Tech. Info
ø D
ø D 1 ø D 3
G
Einsatz auf CNC-Bearbeitungszentren For use on CNC machining centres
L 2 L und sonstigen Werkzeugmaschinen and other machine tools
Gewicht
Weight
Typ Artikel-Nr.
Type BT ø D ø D 1 ø D 3 L L 2 G C T (kg) Article no.
M24 - M76 BT 50 100 75 110 248 101,8 M24 15 15 12 F0332893.1.49
HF 20/HD/Spezial HE 2/IKZZ
(1" - 2 1 /2)
Weitere Ausführungen auf Anfrage
Further designs upon request
Zubehör
Accessories
Schnellwechsel-Einsätze Typ HE/IKZZ 752
Quick-change adapters, type HE/IKZZ
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 751
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
