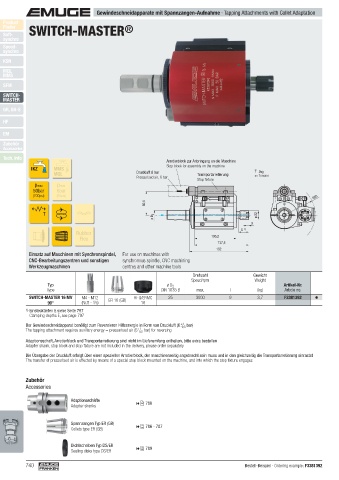

Page 740 - EMUGE

Gewindeschneidapparate mit Spannzangen-Aufnahme · Tapping Attachments with Collet Adaptation
Product
Finder SWITCH-MASTER ®
Soft-
synchro
Speed-
synchro
KSN
MQL
MMS
SFM
SWITCH-
MASTER

GR, GR-S
HF

EM
Zubehör
Accessories
Tech. Info
Arretierblock zur Anbringung an die Maschine
Stop block for assembly on the machine
IKZ MMS T Zug
MQL Druckluft 6 bar Transportarretierung Tension
Pressurised air, 6 bar
Stop fixture
pmax pmax
50bar 6bar
(700psi) (85psi) R80
60,5
T ø 22
ø D 2
5
E 1)
Rubber
Flex 105,5
137,5
152
Einsatz auf Maschinen mit Synchronspindel, For use on machines with
CNC-Bearbeitungszentren und sonstigen synchronous spindle, CNC machining
Werkzeugmaschinen centres and other machine tools
Drehzahl Gewicht
Speed/rpm Weight
Typ ø D 2 Artikel-Nr.
Type DIN 1835 B max. T (kg) Article no.
SWITCH-MASTER 16 MV M4 - M12 ER 16 (GB) Hi-Q/ERMC 25 3000 9 3,7 F3381392
90° (Nr.8 - 3 /8) 16
1) Einstecktiefen E siehe Seite 797
Clamping depths E, see page 797
+1
Der Gewindeschneidapparat benötigt zum Reversieren Hilfsenergie in Form von Druckluft (6 bar)
-0,5
+1
The tapping attachment requires auxiliary energy = pressurised air (6 bar) for reversing
-0.5
Adaptionsschaft, Arretierblock und Transportarretierung sind nicht im Lieferumfang enthalten, bitte extra bestellen
Adapter shank, stop block and stop fi xture are not included in the delivery, please order separately
Die Übergabe der Druckluft erfolgt über einen speziellen Arretierblock, der maschinenseitig angebracht sein muss und in den gleichzeitig die Transportarretierung einrastet
The transfer of pressurised air is effected by means of a special stop block mounted on the machine, and into which the stop fi xture engages

Zubehör
Accessories

Adaptionsschäfte  780
Adapter shanks

Spannzangen Typ ER (GB)
Collets type ER (GB)  786 - 787

Dichtscheiben Typ DS/ER  789
Sealing disks type DS/ER

740 Bestell-Beispiel · Ordering example: F3381392
