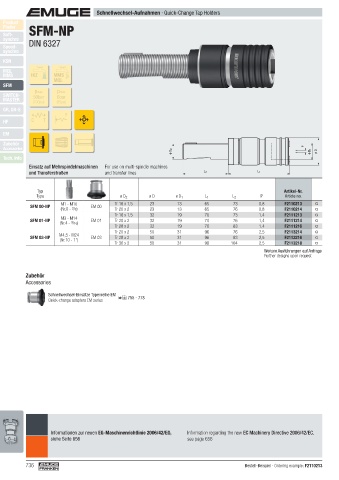

Page 736 - EMUGE

Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
Finder SFM-NP
Soft-
synchro
Speed- DIN 6327
synchro
KSN
MQL
MMS IKZ MMS
MQL
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S
F
HF C T

EM
Zubehör
Accessories P
ø D 2 ø D 1 ø D
Tech. Info
Einsatz auf Mehrspindelmaschinen For use on multi-spindle machines
und Transferstraßen and transfer lines L 2 L 1

Typ Artikel-Nr.
Type ø D 2 ø D ø D 1 L 1 L 2 P Article no.
M1 - M10 Tr 16 x 1,5 23 13 65 73 0,8 F2110213
SFM 00-NP EM 00
(Nr.0 - 3 /8) Tr 20 x 2 23 13 65 76 0,8 F2110214
Tr 16 x 1,5 32 19 70 73 1,4 F2111213
M3 - M14
SFM 01-NP EM 01 Tr 20 x 2 32 19 70 76 1,4 F2111214
(Nr.4 - 9 /16)
Tr 28 x 2 32 19 70 83 1,4 F2111216
Tr 20 x 2 50 31 96 76 2,5 F2113214
M4,5 - M24
SFM 03-NP EM 03 Tr 28 x 2 50 31 96 83 2,5 F2113216
(Nr.10 - 1")
Tr 36 x 2 50 31 98 104 2,5 F2113218
Weitere Ausführungen auf Anfrage
Further designs upon request
Zubehör
Accessories

Schnellwechsel-Einsätze Typenreihe EM  755 - 778
Quick-change adapters EM series

Informationen zur neuen EG-Maschinenrichtlinie 2006/42/EG, Information regarding the new EC Machinery Directive 2006/42/EC,
siehe Seite 656 see page 656

736 Bestell-Beispiel · Ordering example: F2110213
