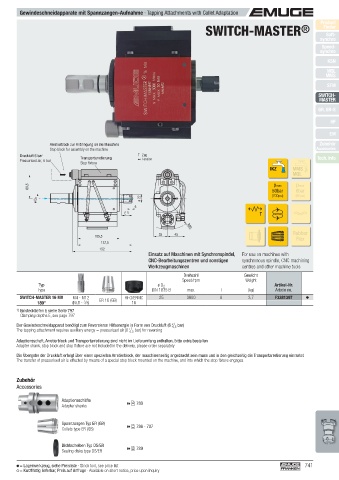

Page 741 - EMUGE

Gewindeschneidapparate mit Spannzangen-Aufnahme · Tapping Attachments with Collet Adaptation
Product
SWITCH-MASTER ® Finder
Soft-
synchro
Speed-
synchro
KSN
MQL
MMS
SFM
SWITCH-
MASTER

GR, GR-S
HF

EM
Arretierblock zur Anbringung an die Maschine Zubehör
Stop block for assembly on the machine Accessories
Druckluft 6 bar Transportarretierung T Zug
Pressurised air, 6 bar Tension Tech. Info
Stop fixture
IKZ MMS
MQL
60,5 pmax pmax
50bar 6bar
ø D 2 ø 22 (700psi) (85psi)
5
E 1) T

R80
105,5 35 45 Rubber
Flex
137,5
152
Einsatz auf Maschinen mit Synchronspindel, For use on machines with
CNC-Bearbeitungszentren und sonstigen synchronous spindle, CNC machining
Werkzeugmaschinen centres and other machine tools
Drehzahl Gewicht
Speed/rpm Weight
Typ ø D 2 Artikel-Nr.
Type DIN 1835 B max. T (kg) Article no.
SWITCH-MASTER 16 MV M4 - M12 ER 16 (GB) Hi-Q/ERMC 25 3000 9 3,7 F3381397
180° (Nr.8 - 3 /8) 16
1) Einstecktiefen E siehe Seite 797
Clamping depths E, see page 797
+1
Der Gewindeschneidapparat benötigt zum Reversieren Hilfsenergie in Form von Druckluft (6 bar)
-0,5
+1
The tapping attachment requires auxiliary energy = pressurised air (6 bar) for reversing
-0.5
Adaptionsschaft, Arretierblock und Transportarretierung sind nicht im Lieferumfang enthalten, bitte extra bestellen
Adapter shank, stop block and stop fi xture are not included in the delivery, please order separately
Die Übergabe der Druckluft erfolgt über einen speziellen Arretierblock, der maschinenseitig angebracht sein muss und in den gleichzeitig die Transportarretierung einrastet
The transfer of pressurised air is effected by means of a special stop block mounted on the machine, and into which the stop fi xture engages

Zubehör
Accessories

Adaptionsschäfte  780
Adapter shanks

Spannzangen Typ ER (GB)
Collets type ER (GB)  786 - 787

Dichtscheiben Typ DS/ER  789
Sealing disks type DS/ER

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 741
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
