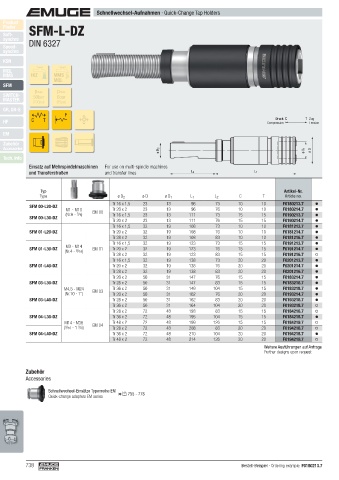

Page 738 - EMUGE

Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
Finder SFM-L-DZ
Soft-
synchro
Speed- DIN 6327
synchro
KSN
MQL
MMS IKZ MMS
MQL
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S
F
Druck C
HF C T Compression T Zug
Tension
EM
Zubehör
Accessories
ø D 2 ø D 1 ø D
Tech. Info
Einsatz auf Mehrspindelmaschinen For use on multi-spindle machines
und Transferstraßen and transfer lines L 2 L 1

Typ Artikel-Nr.
Type ø D 2 ø D ø D 1 L 1 L 2 C T Article no.
Tr 16 x 1,5 23 13 96 73 10 10 F0180213.7
SFM 00-L20-DZ
M1 - M10 EM 00 Tr 20 x 2 23 13 96 76 10 10 F0180214.7
(Nr.0 - 3 /8) Tr 16 x 1,5 23 13 111 73 15 15 F0190213.7
SFM 00-L30-DZ
Tr 20 x 2 23 13 111 76 15 15 F0190214.7
Tr 16 x 1,5 32 19 108 73 10 10 F0181213.7
SFM 01-L20-DZ Tr 20 x 2 32 19 108 76 10 10 F0181214.7
Tr 28 x 2 32 19 108 83 10 10 F0181216.7
Tr 16 x 1,5 32 19 123 73 15 15 F0191213.7
M3 - M14
SFM 01-L30-DZ EM 01 Tr 20 x 2 32 19 123 76 15 15 F0191214.7
(Nr.4 - 9 /16)
Tr 28 x 2 32 19 123 83 15 15 F0191216.7
Tr 16 x 1,5 32 19 138 73 20 20 F0201213.7
SFM 01-L40-DZ Tr 20 x 2 32 19 138 76 20 20 F0201214.7
Tr 28 x 2 32 19 138 83 20 20 F0201216.7
Tr 20 x 2 50 31 147 76 15 15 F0183214.7
SFM 03-L30-DZ Tr 28 x 2 50 31 147 83 15 15 F0183216.7
M4,5 - M24 EM 03 Tr 36 x 2 50 31 149 104 15 15 F0183218.7
(Nr.10 - 1") Tr 20 x 2 50 31 162 76 20 20 F0193214.7
SFM 03-L40-DZ Tr 28 x 2 50 31 162 83 20 20 F0193216.7
Tr 36 x 2 50 31 164 104 20 20 F0193218.7
Tr 28 x 2 72 48 193 83 15 15 F0184216.7
SFM 04-L30-DZ Tr 36 x 2 72 48 195 104 15 15 F0184218.7
M14 - M36 EM 04 Tr 48 x 2 72 48 199 126 15 15 F0184219.7
( 9 /16 - 1 3 /8) Tr 28 x 2 72 48 208 83 20 20 F0194216.7
SFM 04-L40-DZ Tr 36 x 2 72 48 210 104 20 20 F0194218.7
Tr 48 x 2 72 48 214 126 20 20 F0194219.7
Weitere Ausführungen auf Anfrage
Further designs upon request

Zubehör
Accessories

Schnellwechsel-Einsätze Typenreihe EM
Quick-change adapters EM series  755 - 778

738 Bestell-Beispiel · Ordering example: F0180213.7
