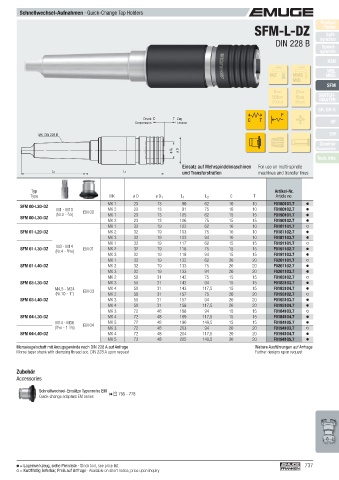

Page 737 - EMUGE

Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
SFM-L-DZ Finder
Soft-
DIN 228 B synchro
Speed-
synchro
KSN
MQL
IKZ MMS MMS
MQL
SFM
pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
GR, GR-S
F
Druck C T Zug C T
Compression Tension HF

MK DIN 228 B EM
Zubehör
ø D 1 ø D Accessories
Tech. Info
Einsatz auf Mehrspindelmaschinen For use on multi-spindle
und Transferstraßen machines and transfer lines
L 2 L 1

Typ Artikel-Nr.
Type MK ø D ø D 1 L 1 L 2 C T Article no.
MK 1 23 13 90 62 10 10 F0180101.7
SFM 00-L20-DZ
M1 - M10 EM 00 MK 2 23 13 91 75 10 10 F0180102.7
(Nr.0 - 3 /8) MK 1 23 13 105 62 15 15 F0190101.7
SFM 00-L30-DZ
MK 2 23 13 106 75 15 15 F0190102.7
MK 1 32 19 102 62 10 10 F0181101.7
SFM 01-L20-DZ MK 2 32 19 103 75 10 10 F0181102.7
MK 3 32 19 103 94 10 10 F0181103.7
MK 1 32 19 117 62 15 15 F0191101.7
M3 - M14
SFM 01-L30-DZ EM 01 MK 2 32 19 118 75 15 15 F0191102.7
(Nr.4 - 9 /16)
MK 3 32 19 118 94 15 15 F0191103.7
MK 1 32 19 132 62 20 20 F0201101.7
SFM 01-L40-DZ MK 2 32 19 133 75 20 20 F0201102.7
MK 3 32 19 133 94 20 20 F0201103.7
MK 2 50 31 142 75 15 15 F0183102.7
SFM 03-L30-DZ MK 3 50 31 142 94 15 15 F0183103.7
M4,5 - M24 EM 03 MK 4 50 31 143 117,5 15 15 F0183104.7
(Nr.10 - 1") MK 2 50 31 157 75 20 20 F0193102.7
SFM 03-L40-DZ MK 3 50 31 157 94 20 20 F0193103.7
MK 4 50 31 158 117,5 20 20 F0193104.7
MK 3 72 48 188 94 15 15 F0184103.7
SFM 04-L30-DZ MK 4 72 48 189 117,5 15 15 F0184104.7
M14 - M36 EM 04 MK 5 72 48 190 149,5 15 15 F0184105.7
( 9 /16 - 1 3 /8) MK 3 72 48 203 94 20 20 F0194103.7
SFM 04-L40-DZ MK 4 72 48 204 117,5 20 20 F0194104.7
MK 5 72 48 205 149,5 20 20 F0194105.7
Morsekegelschaft mit Anzugsgewinde nach DIN 228 A auf Anfrage Weitere Ausführungen auf Anfrage
Morse taper shank with clamping thread acc. DIN 228 A upon request Further designs upon request

Zubehör
Accessories

Schnellwechsel-Einsätze Typenreihe EM
Quick-change adapters EM series  755 - 778

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 737
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
