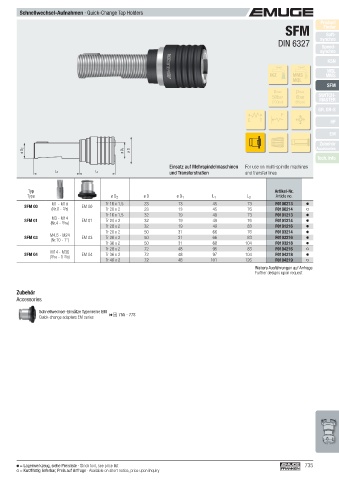

Page 735 - EMUGE

Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
SFM Finder
Soft-
DIN 6327 synchro
Speed-
synchro
KSN
MQL
IKZ MMS MMS
MQL
SFM
pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
GR, GR-S
F
C T HF

EM
Zubehör
ø D 2 ø D 1 ø D Accessories
Tech. Info
Einsatz auf Mehrspindelmaschinen For use on multi-spindle machines
und Transferstraßen and transfer lines
L 2 L 1

Typ Artikel-Nr.
Type ø D 2 ø D ø D 1 L 1 L 2 Article no.
M1 - M10 Tr 16 x 1,5 23 13 45 73 F0100213
SFM 00 EM 00
(Nr.0 - 3 /8) Tr 20 x 2 23 13 45 76 F0100214
Tr 16 x 1,5 32 19 49 73 F0101213
M3 - M14
SFM 01 EM 01 Tr 20 x 2 32 19 49 76 F0101214
(Nr.4 - 9 /16)
Tr 28 x 2 32 19 49 83 F0101216
Tr 20 x 2 50 31 66 76 F0103214
M4,5 - M24
SFM 03 EM 03 Tr 28 x 2 50 31 66 83 F0103216
(Nr.10 - 1")
Tr 36 x 2 50 31 68 104 F0103218
Tr 28 x 2 72 48 95 83 F0104216
M14 - M36
SFM 04 EM 04 Tr 36 x 2 72 48 97 104 F0104218
( 9 /16 - 1 3 /8)
Tr 48 x 2 72 48 101 126 F0104219
Weitere Ausführungen auf Anfrage
Further designs upon request
Zubehör
Accessories

Schnellwechsel-Einsätze Typenreihe EM
Quick-change adapters EM series  755 - 778

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 735
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
