T
a

H 1
B
d a
D a

G J
L
A 2
A 1

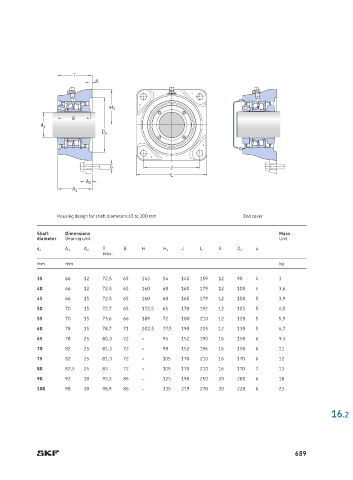

Housing design for shaft diameters 65 to 100 mm End cover

Shaft Dimensions Mass
diameter Bearing unit Unit
d a A 1 A 2 T B H H 1 J L G D a a
max.
mm mm kg
35 66 12 72,5 65 143 54 140 159 12 90 4 3
40 66 12 72,5 65 160 60 160 179 12 100 4 3,6
45 66 15 72,5 65 160 60 160 179 12 100 5 3,9
50 70 15 72,7 65 172,5 65 170 192 12 105 5 4,5
55 70 15 73,6 66 189 72 180 210 12 120 5 5,9
60 78 15 78,7 71 202,5 77,5 190 225 12 130 5 6,7
65 78 25 80,3 72 – 95 152 190 16 150 6 9,3
70 82 25 81,3 72 – 98 152 196 16 150 6 11
75 82 25 81,3 72 – 105 170 210 16 170 6 12
80 82,5 25 83 72 – 105 170 210 16 170 7 13
90 92 30 93,5 86 – 125 198 250 20 200 6 18
100 98 30 98,9 86 – 135 219 270 20 220 6 23

16.2

689
