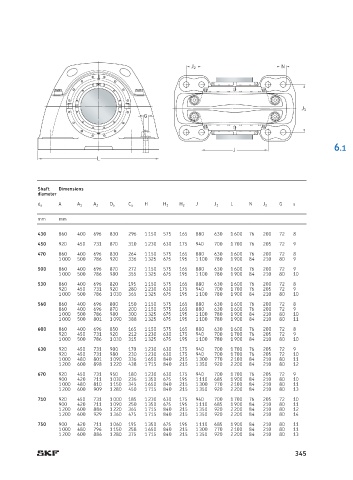

Page 349 - SKF-bearing-housings

J 2 N

J 1
G

J 6.1
L

Shaft Dimensions
diameter
A H J L N G s
d a A 1 A 2 D a C a H 1 H 2 J 1 J 2
mm mm
430 860 400 696 830 296 1 150 575 165 880 630 1 600 76 200 72 8
450 920 450 731 870 310 1 230 630 175 940 700 1 700 76 205 72 9
470 860 400 696 830 264 1 150 575 165 880 630 1 600 76 200 72 8
1 000 500 786 920 336 1 325 675 195 1 100 780 1 900 84 210 80 9
500 860 400 696 870 272 1 150 575 165 880 630 1 600 76 200 72 9
1 000 500 786 980 355 1 325 675 195 1 100 780 1 900 84 210 80 10
530 860 400 696 820 195 1 150 575 165 880 630 1 600 76 200 72 8
920 450 731 920 280 1 230 630 175 940 700 1 700 76 205 72 9
1 000 500 786 1 030 365 1 325 675 195 1 100 780 1 900 84 210 80 10
560 860 400 696 800 150 1 150 575 165 880 630 1 600 76 200 72 8
860 400 696 870 200 1 150 575 165 880 630 1 600 76 200 72 9
1 000 500 786 980 300 1 325 675 195 1 100 780 1 900 84 210 80 10
1 000 500 801 1 090 388 1 325 675 195 1 100 780 1 900 84 210 80 11
600 860 400 696 850 165 1 150 575 165 880 630 1 600 76 200 72 8
920 450 731 920 212 1 230 630 175 940 700 1 700 76 205 72 9
1 000 500 786 1 030 315 1 325 675 195 1 100 780 1 900 84 210 80 10
630 920 450 731 900 170 1 230 630 175 940 700 1 700 76 205 72 9
920 450 731 980 230 1 230 630 175 940 700 1 700 76 205 72 10
1 000 480 801 1 090 336 1 650 840 215 1 300 770 2 100 84 210 80 11
1 200 600 898 1 220 438 1 715 840 215 1 350 920 2 200 84 210 80 12
670 920 450 731 950 180 1 230 630 175 940 700 1 700 76 205 72 9
900 420 711 1 030 236 1 350 675 195 1 110 685 1 900 84 210 80 10
1 000 480 810 1 150 345 1 650 840 215 1 300 770 2 100 84 210 80 11
1 200 600 909 1 280 450 1 715 840 215 1 350 920 2 200 84 210 80 13
710 920 450 731 1 000 185 1 230 630 175 940 700 1 700 76 205 72 10
900 420 711 1 090 250 1 350 675 195 1 110 685 1 900 84 210 80 11
1 200 600 886 1 220 365 1 715 840 215 1 350 920 2 200 84 210 80 12
1 200 600 929 1 360 475 1 715 840 215 1 350 920 2 200 84 210 80 14
750 900 420 711 1 060 195 1 350 675 195 1 110 685 1 900 84 210 80 11
1 000 480 796 1 150 258 1 650 840 215 1 300 770 2 100 84 210 80 11
1 200 600 886 1 280 375 1 715 840 215 1 350 920 2 200 84 210 80 13

345
