30˚ H a 30˚
r a r a

r a d b1 d b2 r a

D a d b2 d a D a d a

30˚
d b2 d b1

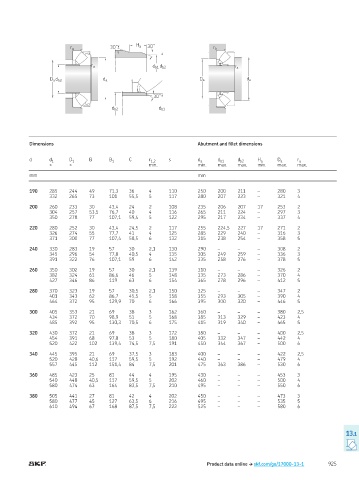

Dimensions Abutment and illet dimensions

d d 1 D 1 B B 1 C r 1,2 s d a d b1 d b2 H a D a r a
≈ ≈ min min max max min max max
mm mm

190 285 244 49 71,3 36 4 110 250 200 211 – 280 3
332 265 73 101 55,5 5 117 280 207 223 – 321 4

200 260 233 30 43,4 24 2 108 235 206 207 17 253 2
304 257 53,5 76,7 40 4 116 265 211 224 – 297 3
350 278 77 107,1 59,4 5 122 295 217 234 – 337 4

220 280 252 30 43,4 24,5 2 117 255 224,5 227 17 271 2
326 274 55 77,7 41 4 125 285 229 240 – 316 3
371 300 77 107,4 58,5 6 132 315 238 254 – 358 5

240 330 283 19 57 30 2,1 130 290 – – – 308 2
345 296 54 77,8 40,5 4 135 305 249 259 – 336 3
391 322 76 107,1 59 6 142 335 258 276 – 378 5

260 350 302 19 57 30 2,1 139 310 – – – 326 2
382 324 61 86,6 46 5 148 335 273 286 – 370 4
427 346 86 119 63 6 154 365 278 296 – 412 5

280 370 323 19 57 30,5 2,1 150 325 – – – 347 2
401 343 62 86,7 45,5 5 158 355 293 305 – 390 4
464 372 95 129,9 70 6 166 395 300 320 – 446 5

300 405 353 21 69 38 3 162 360 – – – 380 2,5
434 372 70 98,9 51 5 168 385 313 329 – 423 4
485 392 95 130,3 70,5 6 175 415 319 340 – 465 5

320 430 372 21 69 38 3 172 380 – – – 400 2,5
454 391 68 97,8 53 5 180 405 332 347 – 442 4
520 422 102 139,4 74,5 7,5 191 450 344 367 – 500 6

340 445 395 21 69 37,5 3 183 400 – – – 422 2,5
520 428 40,6 117 59,5 5 192 440 – – – 479 4
557 445 112 151,4 84 7,5 201 475 363 386 – 530 6

360 485 423 25 81 44 4 195 430 – – – 453 3
540 448 40,5 117 59,5 5 202 460 – – – 500 4
580 474 63 164 83,5 7,5 210 495 – – – 550 6

380 505 441 27 81 42 4 202 450 – – – 473 3
580 477 45 127 63,5 6 216 495 – – – 535 5
610 494 67 168 87,5 7,5 222 525 – – – 580 6

13.1
