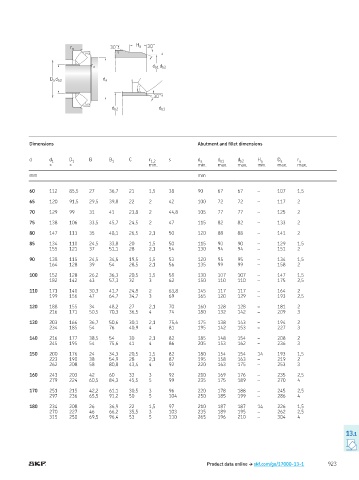

Page 925 - Rollingbearings
P. 925
30˚ H a 30˚
r a
r a d b1 d b2
D a d b2 d a
30˚
d b2 d b1
Dimensions Abutment and illet dimensions
d d 1 D 1 B B 1 C r 1,2 s d a d b1 d b2 H a D a r a
≈ ≈ min min max max min max max
mm mm
60 112 85,5 27 36,7 21 1,5 38 90 67 67 – 107 1,5
65 120 91,5 29,5 39,8 22 2 42 100 72 72 – 117 2
70 129 99 31 41 23,8 2 44,8 105 77 77 – 125 2
75 138 106 33,5 45,7 24,5 2 47 115 82 82 – 133 2
80 147 113 35 48,1 26,5 2,1 50 120 88 88 – 141 2
85 134 110 24,5 33,8 20 1,5 50 115 90 90 – 129 1,5
155 121 37 51,1 28 2,1 54 130 94 94 – 151 2
90 138 115 24,5 34,5 19,5 1,5 53 120 95 95 – 134 1,5
164 128 39 54 28,5 2,1 56 135 99 99 – 158 2
100 152 128 26,2 36,3 20,5 1,5 58 130 107 107 – 147 1,5
182 142 43 57,3 32 3 62 150 110 110 – 175 2,5
110 171 140 30,3 41,7 24,8 2 63,8 145 117 117 – 164 2
199 156 47 64,7 34,7 3 69 165 120 129 – 193 2,5
120 188 155 34 48,2 27 2,1 70 160 128 128 – 181 2
216 171 50,5 70,3 36,5 4 74 180 132 142 – 209 3
130 203 166 36,7 50,6 30,1 2,1 75,6 175 138 143 – 194 2
234 185 54 76 40,9 4 81 195 142 153 – 227 3
140 216 177 38,5 54 30 2,1 82 185 148 154 – 208 2
245 195 54 75,6 41 4 86 205 153 162 – 236 3
150 200 176 24 34,3 20,5 1,5 82 180 154 154 14 193 1,5
223 190 38 54,9 28 2,1 87 195 158 163 – 219 2
262 208 58 80,8 43,4 4 92 220 163 175 – 253 3
160 243 203 42 60 33 3 92 210 169 176 – 235 2,5
279 224 60,5 84,3 45,5 5 99 235 175 189 – 270 4
170 251 215 42,2 61,1 30,5 3 96 220 178 188 – 245 2,5
297 236 65,5 91,2 50 5 104 250 185 199 – 286 4
180 234 208 26 36,9 22 1,5 97 210 187 187 14 226 1,5
270 227 46 66,2 35,5 3 103 235 189 195 – 262 2,5
315 250 69,5 96,4 53 5 110 265 196 210 – 304 4
