Bearing data
Designs and variants

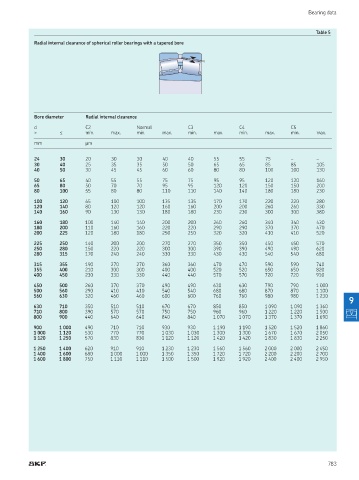

Table 5
Radial internal clearance of spherical roller bearings with a tapered bore

Bore diameter Radial internal clearance
d C2 Normal C3 C4 C5
> ≤ min. max. min. max. min. max. min. max. min. max.
mm μm

24 30 20 30 30 40 40 55 55 75 – –
30 40 25 35 35 50 50 65 65 85 85 105
40 50 30 45 45 60 60 80 80 100 100 130
50 65 40 55 55 75 75 95 95 120 120 160
65 80 50 70 70 95 95 120 120 150 150 200
80 100 55 80 80 110 110 140 140 180 180 230
100 120 65 100 100 135 135 170 170 220 220 280
120 140 80 120 120 160 160 200 200 260 260 330
140 160 90 130 130 180 180 230 230 300 300 380

160 180 100 140 140 200 200 260 260 340 340 430
180 200 110 160 160 220 220 290 290 370 370 470
200 225 120 180 180 250 250 320 320 410 410 520
225 250 140 200 200 270 270 350 350 450 450 570
250 280 150 220 220 300 300 390 390 490 490 620
280 315 170 240 240 330 330 430 430 540 540 680
315 355 190 270 270 360 360 470 470 590 590 740
355 400 210 300 300 400 400 520 520 650 650 820
400 450 230 330 330 440 440 570 570 720 720 910
450 500 260 370 370 490 490 630 630 790 790 1 000
500 560 290 410 410 540 540 680 680 870 870 1 100
560 630 320 460 460 600 600 760 760 980 980 1 230
9
630 710 350 510 510 670 670 850 850 1 090 1 090 1 360
710 800 390 570 570 750 750 960 960 1 220 1 220 1 500
800 900 440 640 640 840 840 1 070 1 070 1 370 1 370 1 690
900 1 000 490 710 710 930 930 1 190 1 190 1 520 1 520 1 860
1 000 1 120 530 770 770 1 030 1 030 1 300 1 300 1 670 1 670 2 050
1 120 1 250 570 830 830 1 120 1 120 1 420 1 420 1 830 1 830 2 250

1 250 1 400 620 910 910 1 230 1 230 1 560 1 560 2 000 2 000 2 450
1 400 1 600 680 1 000 1 000 1 350 1 350 1 720 1 720 2 200 2 200 2 700
1 600 1 800 750 1 110 1 110 1 500 1 500 1 920 1 920 2 400 2 400 2 950
