9 Spherical roller bearings

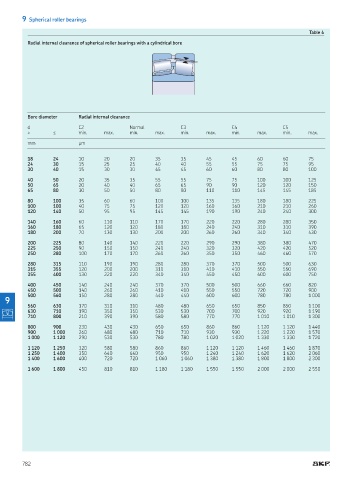

Table 4
Radial internal clearance of spherical roller bearings with a cylindrical bore

Bore diameter Radial internal clearance
d C2 Normal C3 C4 C5
> ≤ min. max. min. max. min. max. min. max. min. max.
mm μm

18 24 10 20 20 35 35 45 45 60 60 75
24 30 15 25 25 40 40 55 55 75 75 95
30 40 15 30 30 45 45 60 60 80 80 100
40 50 20 35 35 55 55 75 75 100 100 125
50 65 20 40 40 65 65 90 90 120 120 150
65 80 30 50 50 80 80 110 110 145 145 185
80 100 35 60 60 100 100 135 135 180 180 225
100 100 40 75 75 120 120 160 160 210 210 260
120 140 50 95 95 145 145 190 190 240 240 300
140 160 60 110 110 170 170 220 220 280 280 350
160 180 65 120 120 180 180 240 240 310 310 390
180 200 70 130 130 200 200 260 260 340 340 430
200 225 80 140 140 220 220 290 290 380 380 470
225 250 90 150 150 240 240 320 320 420 420 520
250 280 100 170 170 260 260 350 350 460 460 570
280 315 110 190 190 280 280 370 370 500 500 630
315 355 120 200 200 310 310 410 410 550 550 690
355 400 130 220 220 340 340 450 450 600 600 750
400 450 140 240 240 370 370 500 500 660 660 820
450 500 140 260 260 410 410 550 550 720 720 900
500 560 150 280 280 440 440 600 600 780 780 1 000
9
560 630 170 310 310 480 480 650 650 850 850 1 100
630 710 190 350 350 530 530 700 700 920 920 1 190
710 800 210 390 390 580 580 770 770 1 010 1 010 1 300
800 900 230 430 430 650 650 860 860 1 120 1 120 1 440
900 1 000 260 480 480 710 710 930 930 1 220 1 220 1 570
1 000 1 120 290 530 530 780 780 1 020 1 020 1 330 1 330 1 720

1 120 1 250 320 580 580 860 860 1 120 1 120 1 460 1 460 1 870
1 250 1 400 350 640 640 950 950 1 240 1 240 1 620 1 620 2 060
1 400 1 600 400 720 720 1 060 1 060 1 380 1 380 1 800 1 800 2 300
1 600 1 800 450 810 810 1 180 1 180 1 550 1 550 2 000 2 000 2 550
