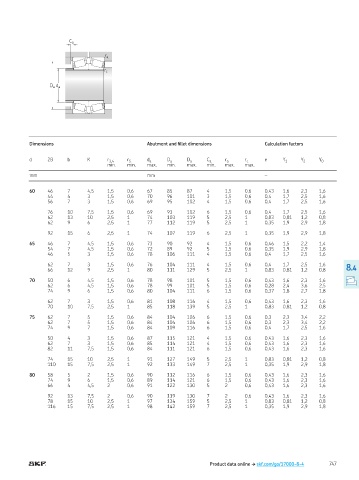

C a

r a

r c

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d 2B b K r 3,4 r 5 d a D a D a C a r a r c e Y 1 Y 2 Y 0
min. min. max. min. max. min. max. max.
mm mm –

60 46 7 4,5 1,5 0,6 67 85 87 4 1,5 0,6 0,43 1,6 2,3 1,6
44 4 3 1,5 0,6 70 96 101 3 1,5 0,6 0,4 1,7 2,5 1,6
56 7 3 1,5 0,6 69 95 102 4 1,5 0,6 0,4 1,7 2,5 1,6

76 10 7,5 1,5 0,6 69 93 102 6 1,5 0,6 0,4 1,7 2,5 1,6
62 13 10 2,5 1 74 103 119 5 2,5 1 0,83 0,81 1,2 0,8
62 9 6 2,5 1 77 112 119 5 2,5 1 0,35 1,9 2,9 1,8

92 15 6 2,5 1 74 107 119 6 2,5 1 0,35 1,9 2,9 1,8

65 46 7 4,5 1,5 0,6 73 90 92 4 1,5 0,6 0,46 1,5 2,2 1,4
54 7 4,5 1,5 0,6 72 89 92 5 1,5 0,6 0,35 1,9 2,9 1,8
46 5 3 1,5 0,6 78 106 111 4 1,5 0,6 0,4 1,7 2,5 1,6

62 7 3 1,5 0,6 76 104 111 4 1,5 0,6 0,4 1,7 2,5 1,6
66 12 9 2,5 1 80 111 129 5 2,5 1 0,83 0,81 1,2 0,8 8.4

70 50 6 4,5 1,5 0,6 78 98 101 5 1,5 0,6 0,43 1,6 2,3 1,6
62 6 4,5 1,5 0,6 78 99 101 5 1,5 0,6 0,28 2,4 3,6 2,5
74 9 6 1,5 0,6 80 104 111 6 1,5 0,6 0,37 1,8 2,7 1,8

62 7 3 1,5 0,6 81 108 116 4 1,5 0,6 0,43 1,6 2,3 1,6
70 10 7,5 2,5 1 85 118 139 5 2,5 1 0,83 0,81 1,2 0,8

75 62 7 5 1,5 0,6 84 104 106 6 1,5 0,6 0,3 2,3 3,4 2,2
62 7 5 1,5 0,6 84 104 106 6 1,5 0,6 0,3 2,3 3,4 2,2
74 9 7 1,5 0,6 84 109 116 6 1,5 0,6 0,4 1,7 2,5 1,6

50 4 3 1,5 0,6 87 115 121 4 1,5 0,6 0,43 1,6 2,3 1,6
62 7 3 1,5 0,6 85 114 121 4 1,5 0,6 0,43 1,6 2,3 1,6
82 11 7,5 1,5 0,6 84 111 121 6 1,5 0,6 0,43 1,6 2,3 1,6

74 15 10 2,5 1 91 127 149 5 2,5 1 0,83 0,81 1,2 0,8
110 15 7,5 2,5 1 92 133 149 7 2,5 1 0,35 1,9 2,9 1,8

80 58 5 2 1,5 0,6 90 112 116 6 1,5 0,6 0,43 1,6 2,3 1,6
74 9 6 1,5 0,6 89 114 121 6 1,5 0,6 0,43 1,6 2,3 1,6
66 4 4,5 2 0,6 91 122 130 5 2 0,6 0,43 1,6 2,3 1,6

92 13 7,5 2 0,6 90 119 130 7 2 0,6 0,43 1,6 2,3 1,6
78 15 10 2,5 1 97 134 159 5 2,5 1 0,83 0,81 1,2 0,8
116 15 7,5 2,5 1 98 142 159 7 2,5 1 0,35 1,9 2,9 1,8

Product data online † skf.com/go/17000-8-4 747
