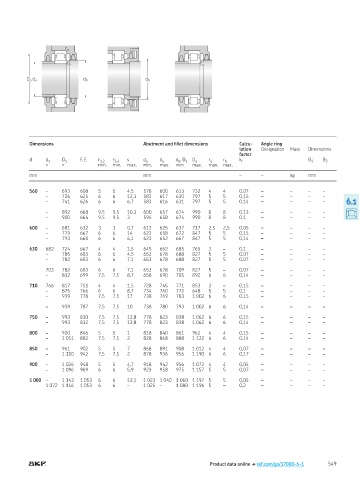

Page 551 - Rollingbearings

r a

r b r a

D a d a d b d b

Dimensions Abutment and illet dimensions Calcu- Angle ring
lation Designation Mass Dimensions
factor
d d 1 D 1 F, E r 1,2 r 3,4 s d a d a d , D a D a r a r b k r B 1 B 2
b
≈ ≈ min min max min max min max max max
mm mm – – kg mm

560 – 693 608 5 5 4,5 578 600 613 732 4 4 0,07 – – – –
– 726 625 6 6 12,3 583 617 630 797 5 5 0,15 – – – –
– 741 626 6 6 6,7 583 616 631 797 5 5 0,14 – – – – 6.1

– 892 668 9,5 9,5 10,3 600 657 674 990 8 8 0,13 – – – –
– 900 664 9,5 9,5 3 594 658 674 990 8 8 0,1 – – – –

600 – 681 632 3 3 0,7 613 625 637 717 2,5 2,5 0,05 – – – –
– 779 667 6 6 14 623 658 672 847 5 5 0,15 – – – –
– 793 661 6 6 6,1 623 652 667 847 5 5 0,14 – – – –

630 682 724 667 4 4 1,5 645 662 685 765 3 – 0,1 – – – –
– 785 683 6 6 4,5 653 678 688 827 5 5 0,07 – – – –
– 782 683 6 6 7,1 653 678 688 827 5 5 0,07 – – – –

703 782 683 6 6 7,1 653 678 709 827 5 – 0,07 – – – –
– 832 699 7,5 7,5 8,7 658 690 705 892 6 6 0,14 – – – –

710 766 817 751 4 4 1,5 728 745 771 853 3 – 0,15 – – – –
– 875 766 6 6 8,7 734 760 772 648 5 5 0,1 – – – –
– 939 778 7,5 7,5 17 738 769 783 1 002 6 6 0,15 – – – –

– 939 787 7,5 7,5 10 738 780 793 1 002 6 6 0,14 – – – –

750 – 993 830 7,5 7,5 12,8 778 823 838 1 062 6 6 0,15 – – – –
– 993 832 7,5 7,5 12,8 778 823 838 1 062 6 6 0,14 – – – –

800 – 920 846 5 5 1 818 840 861 962 4 4 0,15 – – – –
– 1 051 882 7,5 7,5 2 828 868 888 1 122 6 6 0,14 – – – –

850 – 961 902 5 5 7 868 891 908 1 012 4 4 0,07 – – – –
– 1 110 942 7,5 7,5 2 878 936 956 1 190 6 6 0,17 – – – –

900 – 1 026 948 5 5 4,7 918 942 956 1 072 4 4 0,05 – – – –
– 1 096 969 6 6 5,9 923 958 975 1 157 5 5 0,07 – – – –

1 000 – 1 143 1 053 6 6 12,1 1 023 1 040 1 060 1 197 5 5 0,05 – – – –
1 072 1 146 1 053 6 6 – 1 025 – 1 080 1 196 5 – 0,2 – – – –
