P. 552
product tables

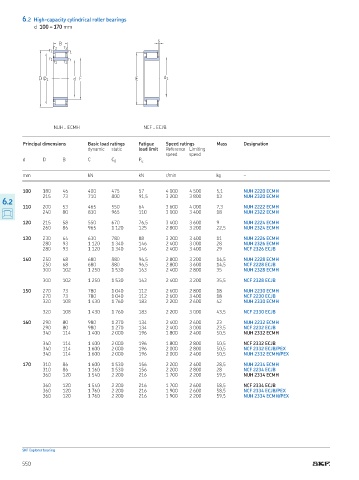

6.2 High-capacity cylindrical roller bearings
d 100 – 170 mm
s
B
r 2 r 2
r 1 r 1
r 1 r 1
r 2 r 2
D D 1 d F E d 1
NUH .. ECMH NCF .. ECJB
Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
d D B C C 0 P u
mm kN kN r/min kg –
100 180 46 400 475 57 4 000 4 500 5,1 NUH 2220 ECMH
215 73 710 800 91,5 3 200 3 800 13 NUH 2320 ECMH
6.2
110 200 53 465 550 64 3 600 4 000 7,3 NUH 2222 ECMH
240 80 830 965 110 3 000 3 400 18 NUH 2322 ECMH
120 215 58 550 670 76,5 3 400 3 600 9 NUH 2224 ECMH
260 86 965 1 120 125 2 800 3 200 22,5 NUH 2324 ECMH
130 230 64 630 780 88 3 200 3 400 11 NUH 2226 ECMH
280 93 1 120 1 340 146 2 400 3 000 28 NUH 2326 ECMH
280 93 1 120 1 340 146 2 400 3 400 29 NCF 2326 ECJB
140 250 68 680 880 96,5 2 800 3 200 14,5 NUH 2228 ECMH
250 68 680 880 96,5 2 800 3 600 14,5 NCF 2228 ECJB
300 102 1 250 1 530 163 2 400 2 800 35 NUH 2328 ECMH
300 102 1 250 1 530 163 2 400 3 200 35,5 NCF 2328 ECJB
150 270 73 780 1 040 112 2 600 2 800 18 NUH 2230 ECMH
270 73 780 1 040 112 2 600 3 400 18 NCF 2230 ECJB
320 108 1 430 1 760 183 2 200 2 600 42 NUH 2330 ECMH
320 108 1 430 1 760 183 2 200 3 000 43,5 NCF 2330 ECJB
160 290 80 980 1 270 134 2 400 2 600 23 NUH 2232 ECMH
290 80 980 1 270 134 2 400 3 000 23,5 NCF 2232 ECJB
340 114 1 400 2 000 196 1 800 2 400 50,5 NUH 2332 ECMH
340 114 1 400 2 000 196 1 800 2 800 50,5 NCF 2332 ECJB
340 114 1 600 2 000 196 2 000 2 800 50,5 NCF 2332 ECJB/PEX
340 114 1 600 2 000 196 2 000 2 400 50,5 NUH 2332 ECMH/PEX
170 310 86 1 600 1 530 156 2 200 2 400 28,5 NUH 2234 ECMH
310 86 1 160 1 530 156 2 200 2 800 28 NCF 2234 ECJB
360 120 1 540 2 200 216 1 700 2 200 59,5 NUH 2334 ECMH
360 120 1 540 2 200 216 1 700 2 600 58,5 NCF 2334 ECJB
360 120 1 760 2 200 216 1 900 2 600 58,5 NCF 2334 ECJB/PEX
360 120 1 760 2 200 216 1 900 2 200 59,5 NUH 2334 ECMH/PEX
SKF Explorer bearing
