Page 518 - Rollingbearings

product tables Product tables

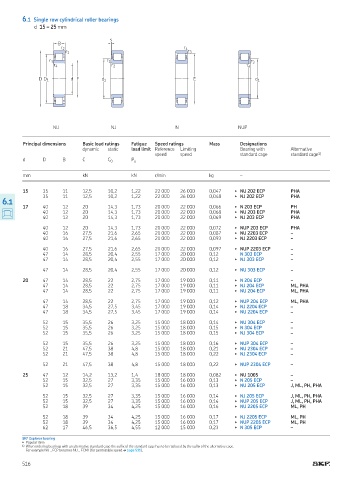

6.1 Single row cylindrical roller bearings
d 15 – 25 mm

s
B
r 2 r 4
r 1 r 3
r 3 r 1 r 3
r 4 r 2 r 4

D D 1 d F d 1 E d 1

NU NJ N NUP

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing with Alternative
speed speed standard cage standard cage 1)
d D B C C 0 P u

mm kN kN r/min kg –

15 35 11 12,5 10,2 1,22 22 000 26 000 0,047 ▶ NU 202 ECP PHA
35 11 12,5 10,2 1,22 22 000 26 000 0,048 ▶ NJ 202 ECP PHA
6.1
17 40 12 20 14,3 1,73 20 000 22 000 0,066 ▶ N 203 ECP PH
40 12 20 14,3 1,73 20 000 22 000 0,068 ▶ NU 203 ECP PHA
40 12 20 14,3 1,73 20 000 22 000 0,069 ▶ NJ 203 ECP PHA

40 12 20 14,3 1,73 20 000 22 000 0,072 ▶ NUP 203 ECP PHA
40 16 27,5 21,6 2,65 20 000 22 000 0,087 ▶ NU 2203 ECP –
40 16 27,5 21,6 2,65 20 000 22 000 0,093 ▶ NJ 2203 ECP –

40 16 27,5 21,6 2,65 20 000 22 000 0,097 ▶ NUP 2203 ECP –
47 14 28,5 20,4 2,55 17 000 20 000 0,12 N 303 ECP –
47 14 28,5 20,4 2,55 17 000 20 000 0,12 ▶ NJ 303 ECP –

47 14 28,5 20,4 2,55 17 000 20 000 0,12 ▶ NU 303 ECP –

20 47 14 28,5 22 2,75 17 000 19 000 0,11 ▶ N 204 ECP –
47 14 28,5 22 2,75 17 000 19 000 0,11 ▶ NJ 204 ECP ML, PHA
47 14 28,5 22 2,75 17 000 19 000 0,11 ▶ NU 204 ECP ML, PHA

47 14 28,5 22 2,75 17 000 19 000 0,12 ▶ NUP 204 ECP ML, PHA
47 18 34,5 27,5 3,45 17 000 19 000 0,14 ▶ NJ 2204 ECP –
47 18 34,5 27,5 3,45 17 000 19 000 0,14 ▶ NU 2204 ECP –

52 15 35,5 26 3,25 15 000 18 000 0,14 ▶ NU 304 ECP –
52 15 35,5 26 3,25 15 000 18 000 0,15 ▶ N 304 ECP –
52 15 35,5 26 3,25 15 000 18 000 0,15 ▶ NJ 304 ECP –

52 15 35,5 26 3,25 15 000 18 000 0,16 ▶ NUP 304 ECP –
52 21 47,5 38 4,8 15 000 18 000 0,21 ▶ NU 2304 ECP –
52 21 47,5 38 4,8 15 000 18 000 0,22 ▶ NJ 2304 ECP –

52 21 47,5 38 4,8 15 000 18 000 0,22 ▶ NUP 2304 ECP –

25 47 12 14,2 13,2 1,4 18 000 18 000 0,082 ▶ NU 1005 –
52 15 32,5 27 3,35 15 000 16 000 0,13 ▶ N 205 ECP –
52 15 32,5 27 3,35 15 000 16 000 0,13 ▶ NU 205 ECP J, ML, PH, PHA

52 15 32,5 27 3,35 15 000 16 000 0,14 ▶ NJ 205 ECP J, ML, PH, PHA
52 15 32,5 27 3,35 15 000 16 000 0,14 ▶ NUP 205 ECP J, ML, PH, PHA
52 18 39 34 4,25 15 000 16 000 0,16 ▶ NU 2205 ECP ML, PH

52 18 39 34 4,25 15 000 16 000 0,17 ▶ NJ 2205 ECP ML, PH
52 18 39 34 4,25 15 000 16 000 0,17 ▶ NUP 2205 ECP ML, PH
62 17 46,5 36,5 4,55 12 000 15 000 0,23 ▶ N 305 ECP –

SKF Explorer bearing
▶ Popular item
1) When ordering bearings with an alternative standard cage the sufix of the standard cage has to be replaced by the sufix of the alternative cage
For example NU ECP becomes NU ECML (for permissible speed † page 511)
516
