Page 522 - Rollingbearings

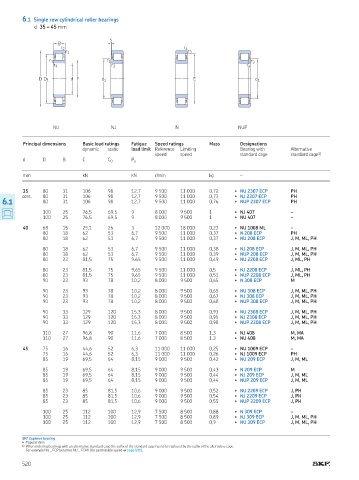

6.1 Single row cylindrical roller bearings
d 35 – 45 mm

s
B
r 2 r 4
r 1 r 3
r 3 r 1 r 3
r 4 r 2 r 4

D D 1 d F d 1 E d 1

NU NJ N NUP

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing with Alternative
speed speed standard cage standard cage 1)
d D B C C 0 P u

mm kN kN r/min kg –

35 80 31 106 98 12,7 9 500 11 000 0,72 ▶ NU 2307 ECP PH

cont 80 31 106 98 12,7 9 500 11 000 0,73 ▶ NJ 2307 ECP PH
6.1 80 31 106 98 12,7 9 500 11 000 0,76 ▶ NUP 2307 ECP PH

100 25 76,5 69,5 9 8 000 9 500 1 ▶ NJ 407 –
100 25 76,5 69,5 9 8 000 9 500 1 ▶ NU 407 –

40 68 15 25,1 26 3 12 000 18 000 0,23 ▶ NU 1008 ML –
80 18 62 53 6,7 9 500 11 000 0,37 ▶ N 208 ECP PH
80 18 62 53 6,7 9 500 11 000 0,37 ▶ NU 208 ECP J, M, ML, PH

80 18 62 53 6,7 9 500 11 000 0,38 ▶ NJ 208 ECP J, M, ML, PH
80 18 62 53 6,7 9 500 11 000 0,39 ▶ NUP 208 ECP J, M, ML, PH
80 23 81,5 75 9,65 9 500 11 000 0,49 ▶ NU 2208 ECP J, ML, PH

80 23 81,5 75 9,65 9 500 11 000 0,5 ▶ NJ 2208 ECP J, ML, PH
80 23 81,5 75 9,65 9 500 11 000 0,51 ▶ NUP 2208 ECP J, ML, PH
90 23 93 78 10,2 8 000 9 500 0,65 ▶ N 308 ECP M

90 23 93 78 10,2 8 000 9 500 0,65 ▶ NU 308 ECP J, M, ML, PH
90 23 93 78 10,2 8 000 9 500 0,67 ▶ NJ 308 ECP J, M, ML, PH
90 23 93 78 10,2 8 000 9 500 0,68 ▶ NUP 308 ECP J, M, ML, PH

90 33 129 120 15,3 8 000 9 500 0,93 ▶ NU 2308 ECP J, M, ML, PH
90 33 129 120 15,3 8 000 9 500 0,95 ▶ NJ 2308 ECP J, M, ML, PH
90 33 129 120 15,3 8 000 9 500 0,98 ▶ NUP 2308 ECP J, M, ML, PH

110 27 96,8 90 11,6 7 000 8 500 1,3 ▶ NJ 408 M, MA
110 27 96,8 90 11,6 7 000 8 500 1,3 ▶ NU 408 M, MA

45 75 16 44,6 52 6,3 11 000 11 000 0,25 ▶ NU 1009 ECP –
75 16 44,6 52 6,3 11 000 11 000 0,26 ▶ NJ 1009 ECP PH
85 19 69,5 64 8,15 9 000 9 500 0,42 ▶ NU 209 ECP J, M, ML

85 19 69,5 64 8,15 9 000 9 500 0,43 ▶ N 209 ECP M
85 19 69,5 64 8,15 9 000 9 500 0,44 ▶ NJ 209 ECP J, M, ML
85 19 69,5 64 8,15 9 000 9 500 0,44 ▶ NUP 209 ECP J, M, ML

85 23 85 81,5 10,6 9 000 9 500 0,52 ▶ NU 2209 ECP J, PH
85 23 85 81,5 10,6 9 000 9 500 0,54 ▶ NJ 2209 ECP J, PH
85 23 85 81,5 10,6 9 000 9 500 0,55 ▶ NUP 2209 ECP J, PH

100 25 112 100 12,9 7 500 8 500 0,88 ▶ N 309 ECP –
100 25 112 100 12,9 7 500 8 500 0,89 ▶ NJ 309 ECP J, M, ML, PH
100 25 112 100 12,9 7 500 8 500 0,9 ▶ NU 309 ECP J, M, ML, PH

SKF Explorer bearing
▶ Popular item
1) When ordering bearings with an alternative standard cage the sufix of the standard cage has to be replaced by the sufix of the alternative cage
For example NU ECP becomes NU ECML (for permissible speed † page 511)
520
