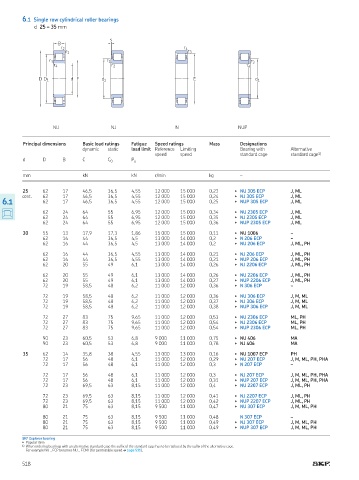

Page 520 - Rollingbearings

6.1 Single row cylindrical roller bearings
d 25 – 35 mm

s
B
r 2 r 4
r 1 r 3
r 3 r 1 r 3
r 4 r 2 r 4

D D 1 d F d 1 E d 1

NU NJ N NUP

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing with Alternative
speed speed standard cage standard cage 1)
d D B C C 0 P u

mm kN kN r/min kg –

25 62 17 46,5 36,5 4,55 12 000 15 000 0,23 ▶ NU 305 ECP J, ML

cont 62 17 46,5 36,5 4,55 12 000 15 000 0,24 ▶ NJ 305 ECP J, ML
6.1 62 17 46,5 36,5 4,55 12 000 15 000 0,25 ▶ NUP 305 ECP J, ML

62 24 64 55 6,95 12 000 15 000 0,34 ▶ NU 2305 ECP J, ML
62 24 64 55 6,95 12 000 15 000 0,35 ▶ NJ 2305 ECP J, ML
62 24 64 55 6,95 12 000 15 000 0,36 ▶ NUP 2305 ECP J, ML

30 55 13 17,9 17,3 1,86 15 000 15 000 0,11 ▶ NU 1006 –
62 16 44 36,5 4,5 13 000 14 000 0,2 ▶ N 206 ECP –
62 16 44 36,5 4,5 13 000 14 000 0,2 ▶ NU 206 ECP J, ML, PH

62 16 44 36,5 4,55 13 000 14 000 0,21 ▶ NJ 206 ECP J, ML, PH
62 16 44 36,5 4,55 13 000 14 000 0,21 ▶ NUP 206 ECP J, ML, PH
62 20 55 49 6,1 13 000 14 000 0,26 ▶ NJ 2206 ECP J, ML, PH

62 20 55 49 6,1 13 000 14 000 0,26 ▶ NU 2206 ECP J, ML, PH
62 20 55 49 6,1 13 000 14 000 0,27 ▶ NUP 2206 ECP J, ML, PH
72 19 58,5 48 6,2 11 000 12 000 0,36 ▶ N 306 ECP –

72 19 58,5 48 6,2 11 000 12 000 0,36 ▶ NU 306 ECP J, M, ML
72 19 58,5 48 6,2 11 000 12 000 0,37 ▶ NJ 306 ECP J, M, ML
72 19 58,5 48 6,2 11 000 12 000 0,38 ▶ NUP 306 ECP J, M, ML

72 27 83 75 9,65 11 000 12 000 0,53 ▶ NU 2306 ECP ML, PH
72 27 83 75 9,65 11 000 12 000 0,54 ▶ NJ 2306 ECP ML, PH
72 27 83 75 9,65 11 000 12 000 0,54 ▶ NUP 2306 ECP ML, PH

90 23 60,5 53 6,8 9 000 11 000 0,75 ▶ NU 406 MA
90 23 60,5 53 6,8 9 000 11 000 0,78 ▶ NJ 406 MA

35 62 14 35,8 38 4,55 13 000 13 000 0,16 ▶ NU 1007 ECP PH
72 17 56 48 6,1 11 000 12 000 0,29 ▶ NU 207 ECP J, M, ML, PH, PHA
72 17 56 48 6,1 11 000 12 000 0,3 ▶ N 207 ECP –

72 17 56 48 6,1 11 000 12 000 0,3 ▶ NJ 207 ECP J, M, ML, PH, PHA
72 17 56 48 6,1 11 000 12 000 0,31 ▶ NUP 207 ECP J, M, ML, PH, PHA
72 23 69,5 63 8,15 11 000 12 000 0,4 ▶ NU 2207 ECP J, ML, PH

72 23 69,5 63 8,15 11 000 12 000 0,41 ▶ NJ 2207 ECP J, ML, PH
72 23 69,5 63 8,15 11 000 12 000 0,42 ▶ NUP 2207 ECP J, ML, PH
80 21 75 63 8,15 9 500 11 000 0,47 ▶ NU 307 ECP J, M, ML, PH

80 21 75 63 8,15 9 500 11 000 0,48 N 307 ECP –
80 21 75 63 8,15 9 500 11 000 0,49 ▶ NJ 307 ECP J, M, ML, PH
80 21 75 63 8,15 9 500 11 000 0,49 ▶ NUP 307 ECP J, M, ML, PH

SKF Explorer bearing
▶ Popular item
1) When ordering bearings with an alternative standard cage the sufix of the standard cage has to be replaced by the sufix of the alternative cage
For example NU ECP becomes NU ECML (for permissible speed † page 511)
518
