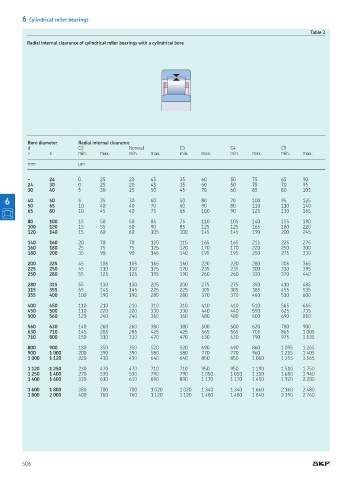

Page 508 - Rollingbearings

6 Cylindrical roller bearings
Table 3
Radial internal clearance of cylindrical roller bearings with a cylindrical bore

Bore diameter Radial internal clearance
d C2 Normal C3 C4 C5
> ≤ min max min max min max min max min max
mm µm

– 24 0 25 20 45 35 60 50 75 65 90
24 30 0 25 20 45 35 60 50 75 70 95
30 40 5 30 25 50 45 70 60 85 80 105
6 40 50 5 35 30 60 50 80 70 100 95 125
50 65 10 40 40 70 60 90 80 110 110 140
65 80 10 45 40 75 65 100 90 125 130 165
80 100 15 50 50 85 75 110 105 140 155 190
100 120 15 55 50 90 85 125 125 165 180 220
120 140 15 60 60 105 100 145 145 190 200 245
140 160 20 70 70 120 115 165 165 215 225 275
160 180 25 75 75 125 120 170 170 220 250 300
180 200 35 90 90 145 140 195 195 250 275 330
200 225 45 105 105 165 160 220 220 280 305 365
225 250 45 110 110 175 170 235 235 300 330 395
250 280 55 125 125 195 190 260 260 330 370 440
280 315 55 130 130 205 200 275 275 350 410 485
315 355 65 145 145 225 225 305 305 385 455 535
355 400 100 190 190 280 280 370 370 460 510 600
400 450 110 210 210 310 310 410 410 510 565 665
450 500 110 220 220 330 330 440 440 550 625 735
500 560 120 240 240 360 360 480 480 600 690 810
560 630 140 260 260 380 380 500 500 620 780 900
630 710 145 285 285 425 425 565 565 705 865 1 005
710 800 150 310 310 470 470 630 630 790 975 1 135
800 900 180 350 350 520 520 690 690 860 1 095 1 265
900 1 000 200 390 390 580 580 770 770 960 1 215 1 405
1 000 1 120 220 430 430 640 640 850 850 1 060 1 355 1 565
1 120 1 250 230 470 470 710 710 950 950 1 190 1 510 1 750
1 250 1 400 270 530 530 790 790 1 050 1 050 1 310 1 680 1 940
1 400 1 600 330 610 610 890 890 1 170 1 170 1 450 1 920 2 200
1 600 1 800 380 700 700 1 020 1 020 1 340 1 340 1 660 2 160 2 480
1 800 2 000 400 760 760 1 120 1 120 1 480 1 480 1 840 2 390 2 760
