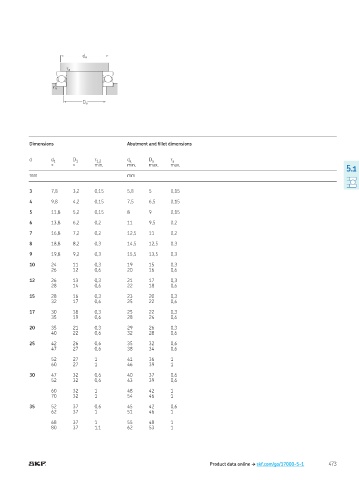

Page 475 - Rollingbearings

d a

r a

r a

D a

Dimensions Abutment and illet dimensions

d d 1 D 1 r 1,2 d a D a r a
≈ ≈ min. min. max. max.
5.1
mm mm

3 7,8 3,2 0,15 5,8 5 0,15

4 9,8 4,2 0,15 7,5 6,5 0,15

5 11,8 5,2 0,15 8 9 0,15

6 13,8 6,2 0,2 11 9,5 0,2

7 16,8 7,2 0,2 12,5 11 0,2

8 18,8 8,2 0,3 14,5 12,5 0,3

9 19,8 9,2 0,3 15,5 13,5 0,3

10 24 11 0,3 19 15 0,3
26 12 0,6 20 16 0,6

12 26 13 0,3 21 17 0,3
28 14 0,6 22 18 0,6

15 28 16 0,3 23 20 0,3
32 17 0,6 25 22 0,6

17 30 18 0,3 25 22 0,3
35 19 0,6 28 24 0,6

20 35 21 0,3 29 26 0,3
40 22 0,6 32 28 0,6

25 42 26 0,6 35 32 0,6
47 27 0,6 38 34 0,6

52 27 1 41 36 1
60 27 1 46 39 1

30 47 32 0,6 40 37 0,6
52 32 0,6 43 39 0,6

60 32 1 48 42 1
70 32 1 54 46 1

35 52 37 0,6 45 42 0,6
62 37 1 51 46 1

68 37 1 55 48 1
80 37 1,1 62 53 1

Product data online † skf.com/go/17000-5-1 473
