Page 430 - Rollingbearings

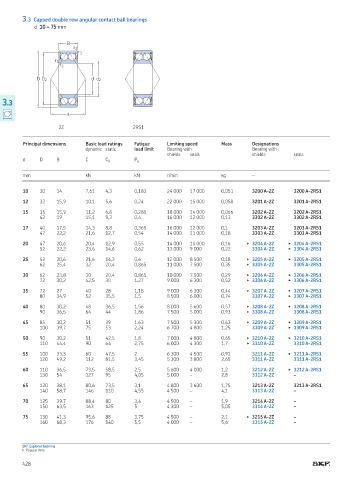

3.3 Capped double row angular contact ball bearings
d 10 – 75 mm

B
r 2
r 1
r 1
r 2

D D 2 d d 2

3
0.0.3
a

2Z 2RS1

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit Bearing with Bearing with
shields seals shields seals
d D B C C 0 P u

mm kN kN r/min kg –

10 30 14 7,61 4,3 0,183 24 000 17 000 0,051 3200 A-2Z 3200 A-2RS1

12 32 15,9 10,1 5,6 0,24 22 000 15 000 0,058 3201 A-2Z 3201 A-2RS1

15 35 15,9 11,2 6,8 0,285 18 000 14 000 0,066 3202 A-2Z 3202 A-2RS1
42 19 15,1 9,3 0,4 16 000 12 000 0,13 3302 A-2Z 3302 A-2RS1

17 40 17,5 14,3 8,8 0,365 16 000 12 000 0,1 3203 A-2Z 3203 A-2RS1
47 22,2 21,6 12,7 0,54 14 000 11 000 0,18 3303 A-2Z 3303 A-2RS1

20 47 20,6 20,4 12,9 0,55 14 000 10 000 0,16 ▶ 3204 A-2Z ▶ 3204 A-2RS1
52 22,2 23,6 14,6 0,62 13 000 9 000 0,22 3304 A-2Z ▶ 3304 A-2RS1

25 52 20,6 21,6 14,3 0,6 12 000 8 500 0,18 ▶ 3205 A-2Z ▶ 3205 A-2RS1
62 25,4 32 20,4 0,865 11 000 7 500 0,35 ▶ 3305 A-2Z 3305 A-2RS1

30 62 23,8 30 20,4 0,865 10 000 7 500 0,29 ▶ 3206 A-2Z ▶ 3206 A-2RS1
72 30,2 42,5 30 1,27 9 000 6 300 0,52 ▶ 3306 A-2Z ▶ 3306 A-2RS1

35 72 27 40 28 1,18 9 000 6 300 0,44 ▶ 3207 A-2Z ▶ 3207 A-2RS1
80 34,9 52 35,5 1,5 8 500 6 000 0,74 3307 A-2Z ▶ 3307 A-2RS1

40 80 30,2 48 36,5 1,56 8 000 5 600 0,57 ▶ 3208 A-2Z ▶ 3208 A-2RS1
90 36,5 64 44 1,86 7 500 5 000 0,93 ▶ 3308 A-2Z 3308 A-2RS1

45 85 30,2 51 39 1,63 7 500 5 300 0,63 ▶ 3209 A-2Z ▶ 3209 A-2RS1
100 39,7 75 53 2,24 6 700 4 800 1,25 3309 A-2Z ▶ 3309 A-2RS1

50 90 30,2 51 42,5 1,8 7 000 4 800 0,65 ▶ 3210 A-2Z ▶ 3210 A-2RS1
110 44,4 90 64 2,75 6 000 4 300 1,7 ▶ 3310 A-2Z 3310 A-2RS1

55 100 33,3 60 47,5 2 6 300 4 500 0,91 3211 A-2Z ▶ 3211 A-2RS1
120 49,2 112 81,5 3,45 5 300 3 800 2,65 3311 A-2Z 3311 A-2RS1

60 110 36,5 73,5 58,5 2,5 5 600 4 000 1,2 3212 A-2Z ▶ 3212 A-2RS1
130 54 127 95 4,05 5 000 – 2,8 3312 A-2Z –

65 120 38,1 80,6 73,5 3,1 4 800 3 600 1,75 3213 A-2Z 3213 A-2RS1
140 58,7 146 110 4,55 4 500 – 4,1 3313 A-2Z –

70 125 39,7 88,4 80 3,4 4 500 – 1,9 3214 A-2Z –
150 63,5 163 125 5 4 300 – 5,05 3314 A-2Z –

75 130 41,3 95,6 88 3,75 4 500 – 2,1 ▶ 3215 A-2Z –
160 68,3 176 140 5,5 4 000 – 5,6 3315 A-2Z –

SKF Explorer bearing
▶ Popular item
428
