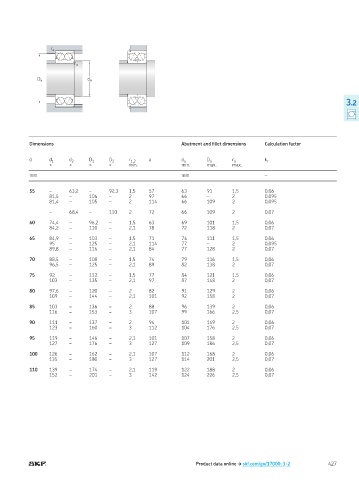

Page 429 - Rollingbearings

r a

r a

D a d a

3
0.0.2

Dimensions Abutment and illet dimensions Calculation factor

d d 1 d 2 D 1 D 2 r 1,2 a d a D a r a k r
≈ ≈ ≈ ≈ min. min. max. max.
mm mm –

55 – 63,2 – 92,3 1,5 57 63 91 1,5 0,06
81,5 – 106 – 2 97 66 – 2 0,095
81,4 – 105 – 2 114 66 109 2 0,095

– 68,4 – 110 2 72 66 109 2 0,07

60 74,4 – 96,2 – 1,5 63 69 101 1,5 0,06
84,2 – 110 – 2,1 78 72 118 2 0,07
65 84,9 – 103 – 1,5 71 74 111 1,5 0,06
95 – 125 – 2,1 114 77 – 2 0,095
89,8 – 116 – 2,1 84 77 128 2 0,07
70 88,5 – 108 – 1,5 74 79 116 1,5 0,06
96,5 – 125 – 2,1 89 82 138 2 0,07
75 92 – 112 – 1,5 77 84 121 1,5 0,06
103 – 135 – 2,1 97 87 148 2 0,07
80 97,6 – 120 – 2 82 91 129 2 0,06
109 – 144 – 2,1 101 92 158 2 0,07
85 103 – 136 – 2 88 96 139 2 0,06
116 – 153 – 3 107 99 166 2,5 0,07
90 111 – 137 – 2 94 101 149 2 0,06
123 – 160 – 3 112 104 176 2,5 0,07
95 119 – 146 – 2,1 101 107 158 2 0,06
127 – 176 – 3 127 109 186 2,5 0,07

100 126 – 162 – 2,1 107 112 168 2 0,06
135 – 180 – 3 127 114 201 2,5 0,07
110 139 – 174 – 2,1 119 122 188 2 0,06
152 – 201 – 3 142 124 226 2,5 0,07

Product data online † skf.com/go/17000-3-2 427
