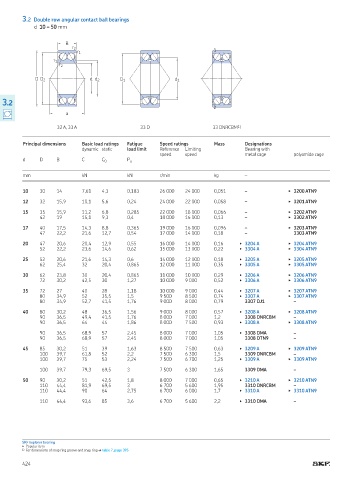

Page 426 - Rollingbearings
P. 426
3.2 Double row angular contact ball bearings
d 10 – 50 mm
B
r 2
r 1
r 1
r 2
D D 2 d d 2 D 1 d 1
3
0.0.2
a
32 A, 33 A 33 D 33 DNRCBM 1)
Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing with
speed speed metal cage polyamide cage
d D B C C 0 P u
mm kN kN r/min kg –
10 30 14 7,61 4,3 0,183 26 000 24 000 0,051 – ▶ 3200 ATN9
12 32 15,9 10,1 5,6 0,24 24 000 22 000 0,058 – ▶ 3201 ATN9
15 35 15,9 11,2 6,8 0,285 22 000 18 000 0,066 – ▶ 3202 ATN9
42 19 15,1 9,3 0,4 18 000 16 000 0,13 – ▶ 3302 ATN9
17 40 17,5 14,3 8,8 0,365 19 000 16 000 0,096 – ▶ 3203 ATN9
47 22,2 21,6 12,7 0,54 17 000 14 000 0,18 – 3303 ATN9
20 47 20,6 20,4 12,9 0,55 16 000 14 000 0,16 ▶ 3204 A ▶ 3204 ATN9
52 22,2 23,6 14,6 0,62 15 000 13 000 0,22 ▶ 3304 A ▶ 3304 ATN9
25 52 20,6 21,6 14,3 0,6 14 000 12 000 0,18 ▶ 3205 A ▶ 3205 ATN9
62 25,4 32 20,4 0,865 12 000 11 000 0,35 ▶ 3305 A ▶ 3305 ATN9
30 62 23,8 30 20,4 0,865 11 000 10 000 0,29 ▶ 3206 A ▶ 3206 ATN9
72 30,2 42,5 30 1,27 10 000 9 000 0,52 ▶ 3306 A ▶ 3306 ATN9
35 72 27 40 28 1,18 10 000 9 000 0,44 ▶ 3207 A ▶ 3207 ATN9
80 34,9 52 35,5 1,5 9 500 8 500 0,74 ▶ 3307 A ▶ 3307 ATN9
80 34,9 52,7 41,5 1,76 9 000 8 000 0,79 3307 DJ1 –
40 80 30,2 48 36,5 1,56 9 000 8 000 0,57 ▶ 3208 A ▶ 3208 ATN9
90 36,5 49,4 41,5 1,76 8 000 7 000 1,2 3308 DNRCBM –
90 36,5 64 44 1,86 8 000 7 500 0,93 ▶ 3308 A ▶ 3308 ATN9
90 36,5 68,9 57 2,45 8 000 7 000 1,05 ▶ 3308 DMA –
90 36,5 68,9 57 2,45 8 000 7 000 1,05 3308 DTN9 –
45 85 30,2 51 39 1,63 8 500 7 500 0,63 ▶ 3209 A ▶ 3209 ATN9
100 39,7 61,8 52 2,2 7 500 6 300 1,5 3309 DNRCBM –
100 39,7 75 53 2,24 7 500 6 700 1,25 ▶ 3309 A ▶ 3309 ATN9
100 39,7 79,3 69,5 3 7 500 6 300 1,65 3309 DMA –
50 90 30,2 51 42,5 1,8 8 000 7 000 0,65 ▶ 3210 A ▶ 3210 ATN9
110 44,4 81,9 69,5 3 6 700 5 600 1,95 3310 DNRCBM –
110 44,4 90 64 2,75 6 700 6 000 1,7 ▶ 3310 A ▶ 3310 ATN9
110 44,4 93,6 85 3,6 6 700 5 600 2,2 ▶ 3310 DMA –
SKF Explorer bearing
▶ Popular item
1) For dimensions of snap ring groove and snap ring † table 7, page 395
424
