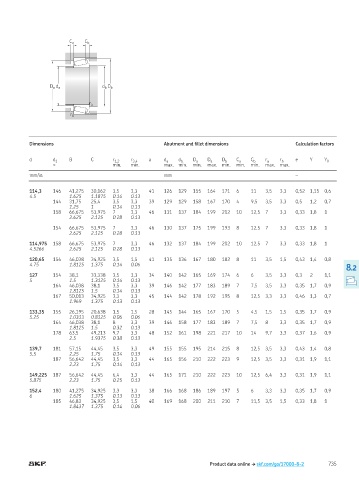

Page 737 - Rollingbearings

C a C b

D a d a d b D b

r a

r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min min max min min max min min min max max
mm/in. mm –

114,3 146 41,275 30,162 3,5 3,3 41 126 129 155 164 171 6 11 3,5 3,3 0,52 1,15 0,6
4.5 1.625 1.1875 0.14 0.13
144 31,75 25,4 3,5 3,3 39 129 129 158 167 170 4 9,5 3,5 3,3 0,5 1,2 0,7
1.25 1 0.14 0.13
158 66,675 53,975 7 3,3 46 131 137 184 199 202 10 12,5 7 3,3 0,33 1,8 1
2.625 2.125 0.28 0.13

154 66,675 53,975 7 3,3 46 130 137 175 199 193 8 12,5 7 3,3 0,33 1,8 1
2.625 2.125 0.28 0.13

114,975 158 66,675 53,975 7 3,3 46 132 137 184 199 202 10 12,5 7 3,3 0,33 1,8 1
4.5266 2.625 2.125 0.28 0.13

120,65 156 46,038 34,925 3,5 1,5 41 135 136 167 180 182 8 11 3,5 1,5 0,43 1,4 0,8
4.75 1.8125 1.375 0.14 0.06
8.2
127 154 38,1 33,338 3,5 3,3 34 140 142 165 169 174 6 6 3,5 3,3 0,3 2 1,1
5 1.5 1.3125 0.14 0.13
164 46,038 38,1 3,5 3,3 39 146 142 177 183 189 7 7,5 3,5 3,3 0,35 1,7 0,9
1.8125 1.5 0.14 0.13
167 50,013 34,925 3,3 3,3 45 144 142 178 192 195 8 12,5 3,3 3,3 0,46 1,3 0,7
1.969 1.375 0.13 0.13

133,35 155 26,195 20,638 1,5 1,5 28 145 144 165 167 170 5 4,5 1,5 1,5 0,35 1,7 0,9
5.25 1.0313 0.8125 0.06 0.06
164 46,038 38,1 8 3,3 39 146 158 177 183 189 7 7,5 8 3,3 0,35 1,7 0,9
1.8125 1.5 0.32 0.13
178 63,5 49,213 9,7 3,3 48 152 161 198 221 217 10 14 9,7 3,3 0,37 1,6 0,9
2.5 1.9375 0.38 0.13

139,7 181 57,15 44,45 3,5 3,3 49 155 155 195 214 215 8 12,5 3,5 3,3 0,43 1,4 0,8
5.5 2.25 1.75 0.14 0.13
187 56,642 44,45 3,5 3,3 44 165 156 210 222 223 9 12,5 3,5 3,3 0,31 1,9 1,1
2.23 1.75 0.14 0.13

149,225 187 56,642 44,45 6,4 3,3 44 165 171 210 222 223 10 12,5 6,4 3,3 0,31 1,9 1,1
5.875 2.23 1.75 0.25 0.13

152,4 180 41,275 34,925 3,3 3,3 38 166 168 186 189 197 5 6 3,3 3,3 0,35 1,7 0,9
6 1.625 1.375 0.13 0.13
185 46,83 34,925 3,5 1,5 40 169 168 200 211 210 7 11,5 3,5 1,5 0,33 1,8 1
1.8437 1.375 0.14 0.06

Product data online † skf.com/go/17000-8-2 735
