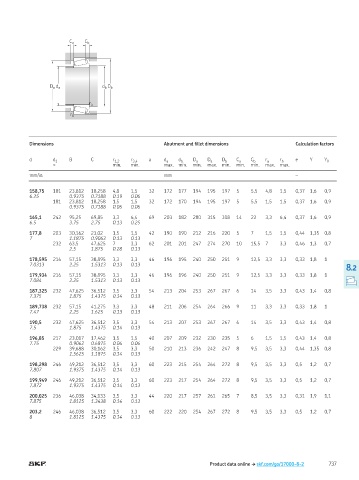

Page 739 - Rollingbearings

C a C b

D a d a d b D b

r a

r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min min max min min max min min min max max
mm/in. mm –

158,75 181 23,812 18,258 4,8 1,5 32 172 177 194 195 197 5 5,5 4,8 1,5 0,37 1,6 0,9
6.25 0.9375 0.7188 0.19 0.06
181 23,812 18,258 1,5 1,5 32 172 170 194 195 197 5 5,5 1,5 1,5 0,37 1,6 0,9
0.9375 0.7188 0.06 0.06

165,1 242 95,25 69,85 3,3 6,4 69 203 182 280 315 308 14 22 3,3 6,4 0,37 1,6 0,9
6.5 3.75 2.75 0.13 0.25

177,8 203 30,162 23,02 1,5 1,5 42 190 190 212 216 220 5 7 1,5 1,5 0,44 1,35 0,8
7 1.1875 0.9063 0.13 0.13
232 63,5 47,625 7 3,3 62 201 201 247 274 270 10 15,5 7 3,3 0,46 1,3 0,7
2.5 1.875 0.28 0.13

178,595 216 57,15 38,895 3,3 3,3 46 196 195 240 250 251 9 12,5 3,3 3,3 0,33 1,8 1
7.0313 2.25 1.5313 0.13 0.13
8.2
179,934 216 57,15 38,895 3,3 3,3 46 196 196 240 250 251 9 12,5 3,3 3,3 0,33 1,8 1
7.084 2.25 1.5313 0.13 0.13

187,325 232 47,625 36,512 3,5 3,3 54 213 204 253 267 267 6 14 3,5 3,3 0,43 1,4 0,8
7.375 1.875 1.4375 0.14 0.13

189,738 232 57,15 41,275 3,3 3,3 48 211 206 254 264 266 9 11 3,3 3,3 0,33 1,8 1
7.47 2.25 1.625 0.13 0.13

190,5 232 47,625 36,512 3,5 3,3 54 213 207 253 267 267 6 14 3,5 3,3 0,43 1,4 0,8
7.5 1.875 1.4375 0.14 0.13

196,85 217 23,017 17,462 1,5 1,5 40 207 209 232 230 235 5 6 1,5 1,5 0,43 1,4 0,8
7.75 0.9062 0.6875 0.06 0.06
229 39,688 30,162 3,5 3,3 50 210 213 236 242 247 8 9,5 3,5 3,3 0,44 1,35 0,8
1.5625 1.1875 0.14 0.13

198,298 246 49,212 36,512 3,5 3,3 60 223 215 254 264 272 8 9,5 3,5 3,3 0,5 1,2 0,7
7.807 1.9375 1.4375 0.14 0.13

199,949 246 49,212 36,512 3,5 3,3 60 223 217 254 264 272 8 9,5 3,5 3,3 0,5 1,2 0,7
7.872 1.9375 1.4375 0.14 0.13

200,025 236 46,038 34,133 3,5 3,3 44 220 217 257 261 265 7 8,5 3,5 3,3 0,31 1,9 1,1
7.875 1.8125 1.3438 0.14 0.13

203,2 246 46,038 36,512 3,5 3,3 60 222 220 254 267 272 8 9,5 3,5 3,3 0,5 1,2 0,7
8 1.8125 1.4375 0.14 0.13

Product data online † skf.com/go/17000-8-2 737
