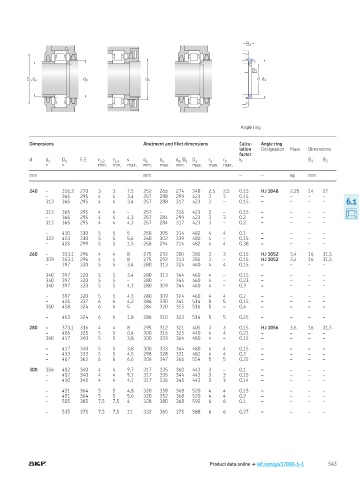

Page 545 - Rollingbearings

B 2
r a
r 3
r b r a r 4
B 1
D a d a d b d b d d 1

Angle ring

Dimensions Abutment and illet dimensions Calcu- Angle ring
lation Designation Mass Dimensions
factor
d d 1 D 1 F, E r 1,2 r 3,4 s d a d a d , D a D a r a r b k r B 1 B 2
b
≈ ≈ min min max min max min max max max
mm mm – – kg mm

240 – 316,2 270 3 3 7,5 252 266 274 348 2,5 2,5 0,15 HJ 1048 2,25 14 27
– 365 295 4 4 3,4 257 288 299 423 3 3 0,15 – – – –
313 365 295 4 4 3,4 257 288 317 423 3 – 0,15 – – – – 6.1

313 365 295 4 4 – 257 – 316 423 3 – 0,15 – – – –
– 365 295 4 4 4,3 257 284 299 423 3 3 0,2 – – – –
313 365 295 4 4 4,3 257 284 317 423 3 – 0,2 – – – –

– 410 310 5 5 5 258 305 314 482 4 4 0,1 – – – –
322 403 310 5 5 5,6 260 302 339 480 4 – 0,15 – – – –
– 425 299 5 5 1,5 258 294 314 482 4 4 0,38 – – – –

260 – 353,1 296 4 4 8 275 292 300 385 3 3 0,15 HJ 1052 3,4 16 31,5
309 353,1 296 4 4 8 275 292 313 385 3 – 0,15 HJ 1052 3,4 16 31,5
– 397 320 5 5 3,4 280 313 324 460 4 4 0,15 – – – –

340 397 320 5 5 3,4 280 313 344 460 4 – 0,15 – – – –
340 397 320 5 5 – 280 – 344 460 4 – 0,23 – – – –
340 397 320 5 5 4,3 280 309 344 460 4 – 0,3 – – – –

– 397 320 5 5 4,3 280 309 324 460 4 4 0,2 – – – –
– 455 337 6 6 4,2 286 330 341 514 5 5 0,15 – – – –
350 458 324 6 6 5 284 320 355 516 5 – 0,4 – – – –

– 463 324 6 6 1,8 286 310 323 514 5 5 0,25 – – – –

280 – 373,1 316 4 4 8 295 312 321 405 3 3 0,15 HJ 1056 3,6 16 31,5
– 406 321 5 5 0,4 300 316 325 440 4 4 0,21 – – – –
360 417 340 5 5 3,8 300 333 364 480 4 – 0,15 – – – –

– 417 340 5 5 3,8 300 333 344 480 4 4 0,15 – – – –
– 433 333 5 5 4,5 298 328 331 482 4 4 0,3 – – – –
– 467 362 6 6 6,6 306 347 366 554 5 5 0,25 – – – –

300 356 402 340 4 4 9,7 317 335 360 443 3 – 0,1 – – – –
– 402 340 4 4 9,7 317 335 344 443 3 3 0,15 – – – –
– 410 341 4 4 4,1 317 336 345 443 3 3 0,14 – – – –

– 451 364 5 5 4,8 320 358 368 520 4 4 0,15 – – – –
– 451 364 5 5 5,6 320 352 368 520 4 4 0,2 – – – –
– 505 385 7,5 7,5 4 328 380 368 592 6 6 0,1 – – – –

– 535 371 7,5 7,5 11 332 365 375 588 6 6 0,27 – – – –

Product data online † skf.com/go/17000-6-1 543
