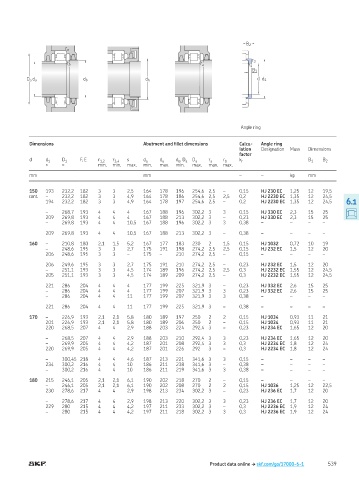

Page 541 - Rollingbearings
P. 541
B 2
r a
r 3
r b r a r 4
B 1
D a d a d b d b d d 1
Angle ring
Dimensions Abutment and illet dimensions Calcu- Angle ring
lation Designation Mass Dimensions
factor
d d 1 D 1 F, E r 1,2 r 3,4 s d a d a d , D a D a r a r b k r B 1 B 2
b
≈ ≈ min min max min max min max max max
mm mm – – kg mm
150 193 232,2 182 3 3 2,5 164 178 196 254,6 2,5 – 0,15 HJ 230 EC 1,25 12 19,5
cont – 232,2 182 3 3 4,9 164 178 186 254,6 2,5 2,5 0,2 HJ 2230 EC 1,35 12 24,5
194 232,2 182 3 3 4,9 164 178 197 254,6 2,5 – 0,2 HJ 2230 EC 1,35 12 24,5 6.1
– 268,7 193 4 4 4 167 188 196 302,2 3 3 0,15 HJ 330 EC 2,3 15 25
209 269,8 193 4 4 4 167 188 213 302,2 3 – 0,23 HJ 330 EC 2,3 15 25
– 269,8 193 4 4 10,5 167 188 196 302,2 3 3 0,38 – – – –
209 269,8 193 4 4 10,5 167 188 213 302,2 3 – 0,38 – – – –
160 – 210,8 180 2,1 1,5 5,2 167 177 183 230 2 1,5 0,15 HJ 1032 0,72 10 19
– 248,6 195 3 3 2,7 175 191 198 274,2 2,5 2,5 0,15 HJ 232 EC 1,5 12 20
206 248,6 195 3 3 – 175 – 210 274,2 2,5 – 0,15 – – – –
206 249,6 195 3 3 2,7 175 191 210 274,2 2,5 – 0,23 HJ 232 EC 1,5 12 20
– 251,1 193 3 3 4,5 174 189 196 274,2 2,5 2,5 0,3 HJ 2232 EC 1,55 12 24,5
205 251,1 193 3 3 4,5 174 189 209 274,2 2,5 – 0,3 HJ 2232 EC 1,55 12 24,5
221 286 204 4 4 4 177 199 225 321,9 3 – 0,23 HJ 332 EC 2,6 15 25
– 286 204 4 4 4 177 199 207 321,9 3 3 0,23 HJ 332 EC 2,6 15 25
– 286 204 4 4 11 177 199 207 321,9 3 3 0,38 – – – –
221 286 204 4 4 11 177 199 225 321,9 3 – 0,38 – – – –
170 – 226,9 193 2,1 2,1 5,8 180 189 197 250 2 2 0,15 HJ 1034 0,93 11 21
201 226,9 193 2,1 2,1 5,8 180 189 206 250 2 – 0,15 HJ 1034 0,93 11 21
220 268,5 207 4 4 2,9 188 203 224 292,4 3 – 0,23 HJ 234 EC 1,65 12 20
– 268,5 207 4 4 2,9 188 203 210 292,4 3 3 0,23 HJ 234 EC 1,65 12 20
– 269,9 205 4 4 4,2 187 201 208 292,4 3 3 0,3 HJ 2234 EC 1,8 12 24
220 269,9 205 4 4 4,2 187 201 226 292 3 – 0,3 HJ 2234 EC 1,8 12 24
– 300,45 218 4 4 4,6 187 213 221 341,6 3 3 0,15 – – – –
234 300,2 216 4 4 10 186 211 238 341,6 3 – 0,38 – – – –
– 300,2 216 4 4 10 186 211 219 341,6 3 3 0,38 – – – –
180 215 246,1 205 2,1 2,1 6,1 190 202 218 270 2 – 0,15 – – – –
– 246,1 205 2,1 2,1 6,1 190 202 208 270 2 2 0,15 HJ 1036 1,25 12 22,5
230 278,6 217 4 4 2,9 198 213 234 302,2 3 – 0,23 HJ 236 EC 1,7 12 20
– 278,6 217 4 4 2,9 198 213 220 302,2 3 3 0,23 HJ 236 EC 1,7 12 20
229 280 215 4 4 4,2 197 211 233 302,2 3 – 0,3 HJ 2236 EC 1,9 12 24
– 280 215 4 4 4,2 197 211 218 302,2 3 3 0,3 HJ 2236 EC 1,9 12 24
Product data online † skf.com/go/17000-6-1 539
