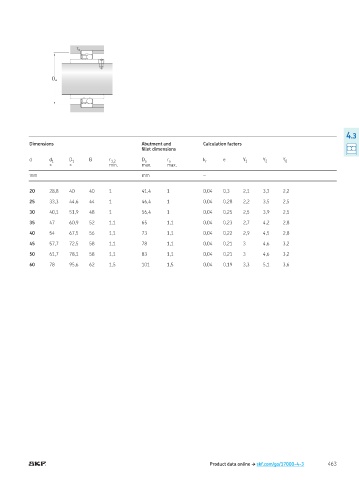

Page 465 - Rollingbearings

r a

D a

4.3
Dimensions Abutment and Calculation factors
illet dimensions
d d 1 D 1 B r 1,2 D a r a k r e Y 1 Y 2 Y 0
≈ ≈ min. max. max.
mm mm –

20 28,8 40 40 1 41,4 1 0,04 0,3 2,1 3,3 2,2

25 33,3 44,6 44 1 46,4 1 0,04 0,28 2,2 3,5 2,5

30 40,1 51,9 48 1 56,4 1 0,04 0,25 2,5 3,9 2,5

35 47 60,9 52 1,1 65 1,1 0,04 0,23 2,7 4,2 2,8

40 54 67,5 56 1,1 73 1,1 0,04 0,22 2,9 4,5 2,8

45 57,7 72,5 58 1,1 78 1,1 0,04 0,21 3 4,6 3,2

50 61,7 78,1 58 1,1 83 1,1 0,04 0,21 3 4,6 3,2

60 78 95,6 62 1,5 101 1,5 0,04 0,19 3,3 5,1 3,6

Product data online † skf.com/go/17000-4-3 463
