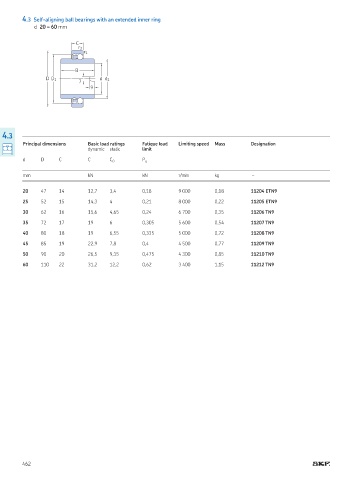

Self-aligning ball bearings with an extended inner ring
4.3 Self-aligning ball bearings with an extended inner ring
d 20 – 60 mm
C
r 2
r 1
B
D D 1 d d 1
7
9
4.3
Principal dimensions Basic load ratings Fatique load Limiting speed Mass Designation
dynamic static limit
d D C C C 0 P u
mm kN kN r/min kg –
20 47 14 12,7 3,4 0,18 9 000 0,18 11204 ETN9
25 52 15 14,3 4 0,21 8 000 0,22 11205 ETN9
30 62 16 15,6 4,65 0,24 6 700 0,35 11206 TN9
35 72 17 19 6 0,305 5 600 0,54 11207 TN9
40 80 18 19 6,55 0,335 5 000 0,72 11208 TN9
45 85 19 22,9 7,8 0,4 4 500 0,77 11209 TN9
50 90 20 26,5 9,15 0,475 4 300 0,85 11210 TN9
60 110 22 31,2 12,2 0,62 3 400 1,15 11212 TN9
