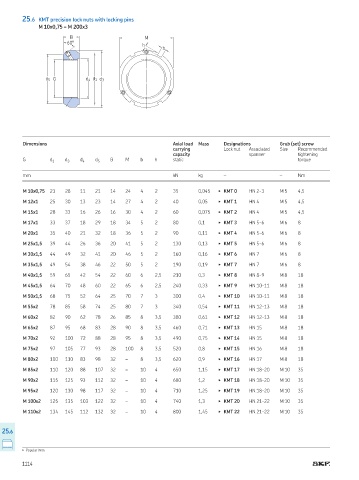

Page 1116 - Rollingbearings
P. 1116
product table
25.6 KMT precision lock nuts with locking pins
M 10x0,75 – M 200x3
B M
60°
h
b
d 5 G d 4 d 1 d 3
Dimensions Axial load Mass Designations Grub (set) screw
carrying Lock nut Associated Size Recommended
capacity spanner tightening
G d 1 d 3 d 4 d 5 B M b h static torque
mm kN kg – – Nm
M 10x0,75 23 28 11 21 14 24 4 2 35 0,045 ▶ KMT 0 HN 2-3 M 5 4,5
M 12x1 25 30 13 23 14 27 4 2 40 0,05 ▶ KMT 1 HN 4 M 5 4,5
M 15x1 28 33 16 26 16 30 4 2 60 0,075 ▶ KMT 2 HN 4 M 5 4,5
M 17x1 33 37 18 29 18 34 5 2 80 0,1 ▶ KMT 3 HN 5-6 M 6 8
M 20x1 35 40 21 32 18 36 5 2 90 0,11 ▶ KMT 4 HN 5-6 M 6 8
M 25x1,5 39 44 26 36 20 41 5 2 130 0,13 ▶ KMT 5 HN 5-6 M 6 8
M 30x1,5 44 49 32 41 20 46 5 2 160 0,16 ▶ KMT 6 HN 7 M 6 8
M 35x1,5 49 54 38 46 22 50 5 2 190 0,19 ▶ KMT 7 HN 7 M 6 8
M 40x1,5 59 65 42 54 22 60 6 2,5 210 0,3 ▶ KMT 8 HN 8-9 M 8 18
M 45x1,5 64 70 48 60 22 65 6 2,5 240 0,33 ▶ KMT 9 HN 10-11 M 8 18
M 50x1,5 68 75 52 64 25 70 7 3 300 0,4 ▶ KMT 10 HN 10-11 M 8 18
M 55x2 78 85 58 74 25 80 7 3 340 0,54 ▶ KMT 11 HN 12-13 M 8 18
M 60x2 82 90 62 78 26 85 8 3,5 380 0,61 ▶ KMT 12 HN 12-13 M 8 18
M 65x2 87 95 68 83 28 90 8 3,5 460 0,71 ▶ KMT 13 HN 15 M 8 18
M 70x2 92 100 72 88 28 95 8 3,5 490 0,75 ▶ KMT 14 HN 15 M 8 18
M 75x2 97 105 77 93 28 100 8 3,5 520 0,8 ▶ KMT 15 HN 16 M 8 18
M 80x2 100 110 83 98 32 – 8 3,5 620 0,9 ▶ KMT 16 HN 17 M 8 18
M 85x2 110 120 88 107 32 – 10 4 650 1,15 ▶ KMT 17 HN 18-20 M 10 35
M 90x2 115 125 93 112 32 – 10 4 680 1,2 ▶ KMT 18 HN 18-20 M 10 35
M 95x2 120 130 98 117 32 – 10 4 710 1,25 ▶ KMT 19 HN 18-20 M 10 35
M 100x2 125 135 103 122 32 – 10 4 740 1,3 ▶ KMT 20 HN 21-22 M 10 35
M 110x2 134 145 112 132 32 – 10 4 800 1,45 ▶ KMT 22 HN 21-22 M 10 35
25.6
▶ Popular item
1114
