Page 1118 - Rollingbearings
P. 1118
product table

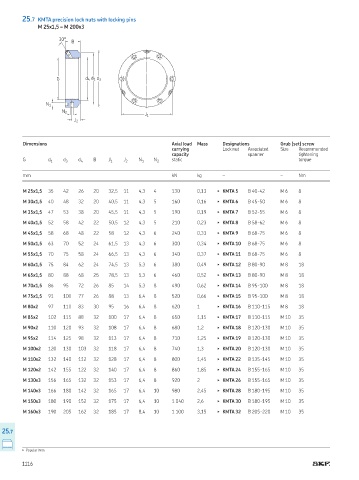

25.7 KMTA precision lock nuts with locking pins
M 25x1,5 – M 200x3
30°
B
G d 4 d 1 d 3
N 1
N 2
J 1
J 2
Dimensions Axial load Mass Designations Grub (set) screw
carrying Lock nut Associated Size Recommended
capacity spanner tightening
G d 1 d 3 d 4 B J 1 J 2 N 1 N 2 static torque
mm kN kg – – Nm
M 25x1,5 35 42 26 20 32,5 11 4,3 4 130 0,13 ▶ KMTA 5 B 40-42 M 6 8
M 30x1,5 40 48 32 20 40,5 11 4,3 5 160 0,16 ▶ KMTA 6 B 45-50 M 6 8
M 35x1,5 47 53 38 20 45,5 11 4,3 5 190 0,19 ▶ KMTA 7 B 52-55 M 6 8
M 40x1,5 52 58 42 22 50,5 12 4,3 5 210 0,23 ▶ KMTA 8 B 58-62 M 6 8
M 45x1,5 58 68 48 22 58 12 4,3 6 240 0,33 ▶ KMTA 9 B 68-75 M 6 8
M 50x1,5 63 70 52 24 61,5 13 4,3 6 300 0,34 ▶ KMTA 10 B 68-75 M 6 8
M 55x1,5 70 75 58 24 66,5 13 4,3 6 340 0,37 ▶ KMTA 11 B 68-75 M 6 8
M 60x1,5 75 84 62 24 74,5 13 5,3 6 380 0,49 ▶ KMTA 12 B 80-90 M 8 18
M 65x1,5 80 88 68 25 78,5 13 5,3 6 460 0,52 ▶ KMTA 13 B 80-90 M 8 18
M 70x1,5 86 95 72 26 85 14 5,3 8 490 0,62 ▶ KMTA 14 B 95-100 M 8 18
M 75x1,5 91 100 77 26 88 13 6,4 8 520 0,66 ▶ KMTA 15 B 95-100 M 8 18
M 80x2 97 110 83 30 95 16 6,4 8 620 1 ▶ KMTA 16 B 110-115 M 8 18
M 85x2 102 115 88 32 100 17 6,4 8 650 1,15 ▶ KMTA 17 B 110-115 M 10 35
M 90x2 110 120 93 32 108 17 6,4 8 680 1,2 ▶ KMTA 18 B 120-130 M 10 35
M 95x2 114 125 98 32 113 17 6,4 8 710 1,25 ▶ KMTA 19 B 120-130 M 10 35
M 100x2 120 130 103 32 118 17 6,4 8 740 1,3 ▶ KMTA 20 B 120-130 M 10 35
M 110x2 132 140 112 32 128 17 6,4 8 800 1,45 ▶ KMTA 22 B 135-145 M 10 35
M 120x2 142 155 122 32 140 17 6,4 8 860 1,85 ▶ KMTA 24 B 155-165 M 10 35
M 130x3 156 165 132 32 153 17 6,4 8 920 2 ▶ KMTA 26 B 155-165 M 10 35
M 140x3 166 180 142 32 165 17 6,4 10 980 2,45 ▶ KMTA 28 B 180-195 M 10 35
M 150x3 180 190 152 32 175 17 6,4 10 1 040 2,6 ▶ KMTA 30 B 180-195 M 10 35
M 160x3 190 205 162 32 185 17 8,4 10 1 100 3,15 ▶ KMTA 32 B 205-220 M 10 35
25.7
▶ Popular item
1116
