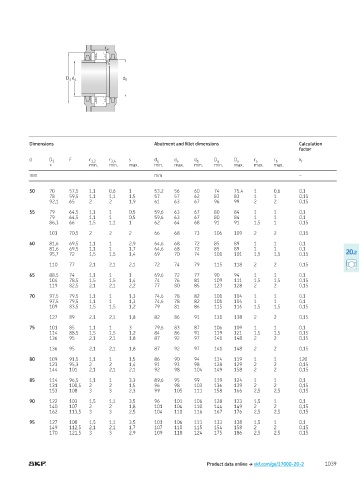

Page 1041 - Rollingbearings

r a

r b

D a d a d b

Dimensions Abutment and illet dimensions Calculation
factor
d D 1 F r 1,2 r 3,4 s d a d a d b D a D a r a r b k r
≈ min min max min max min min max max max
mm mm –

50 70 57,5 1,1 0,6 1 53,2 56 60 74 75,4 1 0,6 0,1
78 59,5 1,1 1,1 1,5 57 57 62 83 83 1 1 0,15
92,1 65 2 2 1,9 61 63 67 96 99 2 2 0,15

55 79 64,5 1,1 1 0,5 59,6 63 67 80 84 1 1 0,1
79 64,5 1,1 1 0,5 59,6 63 67 80 84 1 1 0,1
86,3 66 1,5 1,1 1 62 64 68 91 91 1,5 1 0,15

101 70,5 2 2 2 66 68 73 106 109 2 2 0,15

60 81,6 69,5 1,1 1 2,9 64,6 68 72 85 89 1 1 0,1
81,6 69,5 1,1 1 1,7 64,6 68 72 85 89 1 1 0,1
95,7 72 1,5 1,5 1,4 69 70 74 101 101 1,5 1,5 0,15 20.2

110 77 2,1 2,1 2,1 72 74 79 115 118 2 2 0,15

65 88,5 74 1,1 1 1 69,6 72 77 90 94 1 1 0,1
104 78,5 1,5 1,5 1,4 74 76 81 109 111 1,5 1,5 0,15
119 82,5 2,1 2,1 2,2 77 80 85 123 128 2 2 0,15

70 97,5 79,5 1,1 1 1,3 74,6 78 82 101 104 1 1 0,1
97,5 79,5 1,1 1 1,3 74,6 78 82 101 104 1 1 0,1
109 83,5 1,5 1,5 1,2 79 81 86 115 116 1,5 1,5 0,15

127 89 2,1 2,1 1,8 82 86 91 131 138 2 2 0,15

75 101 85 1,1 1 3 79,6 83 87 106 109 1 1 0,1
114 88,5 1,5 1,5 1,2 84 86 91 119 121 1,5 1,5 0,15
136 95 2,1 2,1 1,8 87 92 97 141 148 2 2 0,15

136 95 2,1 2,1 1,8 87 92 97 141 148 2 2 0,15

80 109 91,5 1,1 1 1,5 86 90 94 114 119 1 1 120
123 95,3 2 2 1,4 91 93 98 128 129 2 2 0,15
144 101 2,1 2,1 2,1 92 98 104 149 158 2 2 0,15

85 114 96,5 1,1 1 3,3 89,6 95 99 119 124 1 1 0,1
131 100,5 2 2 1,5 96 98 103 136 139 2 2 0,15
153 108 3 3 2,3 99 105 111 158 166 2,5 2,5 0,15

90 122 103 1,5 1,1 3,5 96 101 106 128 133 1,5 1 0,1
140 107 2 2 1,8 101 104 110 144 149 2 2 0,15
162 113,5 3 3 2,5 104 110 116 167 176 2,5 2,5 0,15

95 127 108 1,5 1,1 3,5 101 106 111 133 138 1,5 1 0,1
149 112,5 2,1 2,1 1,7 107 110 115 154 158 2 2 0,15
170 121,5 3 3 2,9 109 118 124 175 186 2,5 2,5 0,15

Product data online † skf.com/go/17000-20-2 1039
