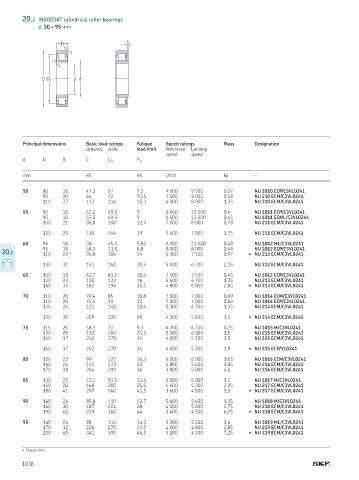

20.2 INSOCOAT cylindrical roller bearings
d 50 – 95 mm

B s
r 2
r 1
r 3
r 4

D D 1 d F

Principal dimensions Basic load ratings Fatique Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
d D B C C 0 P u

mm kN kN r/min kg –

50 80 16 47,3 57 7,2 9 500 9 500 0,27 NU 1010 ECP/C3VL0241
90 20 66 72 9,15 7 500 9 000 0,48 NU 210 ECM/C3VL0241
110 27 112 116 15,3 6 000 8 000 1,35 NU 310 ECM/C3VL0241

55 90 18 57,2 69,5 9 8 500 13 000 0,4 NU 1011 ECP/C3VL0241
90 18 57,2 69,5 9 8 500 13 000 0,45 NU 1011 ECML/C3VL0241
100 21 85,8 100 12,9 7 000 8 000 0,78 NU 211 ECM/C3VL0241

120 29 138 146 19 5 600 7 000 1,75 NU 311 ECM/C3VL0241

60 95 18 38 45,5 5,85 8 000 13 000 0,48 NU 1012 ML/C3VL0241
95 18 58,3 73,5 8,8 8 000 8 000 0,48 NU 1012 ECP/C3VL0241
20.2 110 22 96,8 106 14 6 300 7 500 0,97 ▶ NU 212 ECM/C3VL0241

130 31 151 160 20,4 5 000 6 700 2,15 NU 312 ECM/C3VL0241

65 100 18 62,7 81,5 10,6 7 500 7 500 0,45 NU 1013 ECP/C3VL0241
120 23 110 122 16 5 600 6 700 1,25 NU 213 ECM/C3VL0241
140 33 183 196 25,5 4 800 6 000 2,65 ▶ NU 313 ECM/C3VL0241

70 110 20 70,4 85 10,8 7 000 7 000 0,69 NU 1014 ECM/C3VL0241
110 20 76,5 93 12 7 000 7 000 0,62 NU 1014 ECP/C3VL0241
125 24 121 140 18,6 5 300 6 300 1,35 NU 214 ECM/C3VL0241

150 35 209 228 29 4 300 5 600 3,1 ▶ NU 314 ECM/C3VL0241

75 115 20 58,3 71 9,3 6 700 6 700 0,75 NU 1015 M/C3VL0241
130 25 132 160 21,2 5 300 6 000 1,5 NU 215 ECM/C3VL0241
160 37 242 270 34 4 000 5 300 3,9 NU 315 ECM/C3VL0241

160 37 242 270 34 4 000 5 300 3,9 ▶ NU 315 ECP/VL0241

80 125 22 99 127 16,3 6 000 6 000 1,05 NU 1016 ECM/C3VL0241
140 26 142 173 22 4 800 5 600 1,85 NU 216 ECM/C3VL0241
170 39 264 290 36 3 800 5 000 4,6 NU 316 ECM/C3VL0241

85 130 22 72,1 91,5 11,6 6 000 6 000 1,1 NU 1017 M/C3VL0241
150 28 168 200 25,5 4 500 5 300 2,25 NU 217 ECM/C3VL0241
180 41 297 340 41,5 3 600 4 800 5,3 ▶ NU 317 ECM/C3VL0241

90 140 24 85,8 110 13,7 5 600 5 600 1,35 NU 1018 M/C3VL0241
160 30 187 224 28 4 300 5 000 2,75 NU 218 ECM/C3VL0241
190 43 319 360 44 3 400 4 500 6,25 ▶ NU 318 ECM/C3VL0241

95 145 24 88 116 14,3 5 300 5 300 1,4 NU 1019 ML/C3VL0241
170 32 224 270 33,5 4 000 4 800 2,85 NU 219 ECM/C3VL0241
200 45 341 390 46,5 3 200 4 300 7,25 ▶ NU 319 ECM/C3VL0241

▶ Popular item
