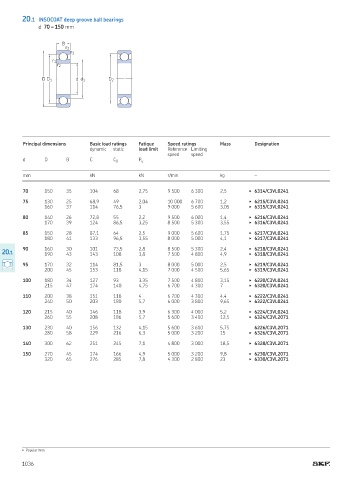

Page 1038 - Rollingbearings
P. 1038
product tables
Product tables
20.1 INSOCOAT deep groove ball bearings
d 70 – 150 mm
B
r 2
r 1
r 1
r 2
D D 1 d d 1 D 2
Principal dimensions Basic load ratings Fatique Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
d D B C C 0 P u
mm kN kN r/min kg –
70 150 35 104 68 2,75 9 500 6 300 2,5 ▶ 6314/C3VL0241
75 130 25 68,9 49 2,04 10 000 6 700 1,2 ▶ 6215/C3VL0241
160 37 114 76,5 3 9 000 5 600 3,05 ▶ 6315/C3VL0241
80 140 26 72,8 55 2,2 9 500 6 000 1,4 ▶ 6216/C3VL0241
170 39 124 86,5 3,25 8 500 5 300 3,55 ▶ 6316/C3VL0241
85 150 28 87,1 64 2,5 9 000 5 600 1,75 ▶ 6217/C3VL0241
180 41 133 96,5 3,55 8 000 5 000 4,1 ▶ 6317/C3VL0241
90 160 30 101 73,5 2,8 8 500 5 300 2,4 ▶ 6218/C3VL0241
20.1 190 43 143 108 3,8 7 500 4 800 4,9 ▶ 6318/C3VL0241
95 170 32 114 81,5 3 8 000 5 000 2,5 ▶ 6219/C3VL0241
200 45 153 118 4,15 7 000 4 500 5,65 ▶ 6319/C3VL0241
100 180 34 127 93 3,35 7 500 4 800 3,15 ▶ 6220/C3VL0241
215 47 174 140 4,75 6 700 4 300 7 ▶ 6320/C3VL0241
110 200 38 151 118 4 6 700 4 300 4,4 ▶ 6222/C3VL0241
240 50 203 180 5,7 6 000 3 800 9,65 ▶ 6322/C3VL0241
120 215 40 146 118 3,9 6 300 4 000 5,2 ▶ 6224/C3VL0241
260 55 208 186 5,7 5 600 3 400 12,5 ▶ 6324/C3VL2071
130 230 40 156 132 4,15 5 600 3 600 5,75 6226/C3VL2071
280 58 229 216 6,3 5 000 3 200 15 ▶ 6326/C3VL2071
140 300 62 251 245 7,1 4 800 3 000 18,5 ▶ 6328/C3VL2071
150 270 45 174 166 4,9 5 000 3 200 9,8 ▶ 6230/C3VL2071
320 65 276 285 7,8 4 300 2 800 23 ▶ 6330/C3VL2071
▶ Popular item
1036
