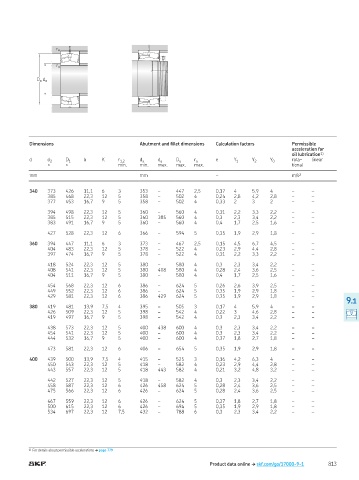

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors Permissible
acceleration for
oil lubrication 1)
d d 2 D 1 b K r 1,2 d a d a D a r a e Y 1 Y 2 Y 0 rota- linear
≈ ≈ min min max max max tional
mm mm – m/s 2

340 373 426 11,1 6 3 353 – 447 2,5 0,17 4 5,9 4 – –
385 468 22,3 12 5 358 – 502 4 0,24 2,8 4,2 2,8 – –
377 453 16,7 9 5 358 – 502 4 0,33 2 3 2 – –

394 498 22,3 12 5 360 – 560 4 0,31 2,2 3,3 2,2 – –
385 515 22,3 12 5 360 385 560 4 0,3 2,3 3,4 2,2 – –
383 491 16,7 9 5 360 – 560 4 0,4 1,7 2,5 1,6 – –

427 528 22,3 12 6 366 – 594 5 0,35 1,9 2,9 1,8 – –

360 394 447 11,1 6 3 373 – 467 2,5 0,15 4,5 6,7 4,5 – –
404 483 22,3 12 5 378 – 522 4 0,23 2,9 4,4 2,8 – –
397 474 16,7 9 5 378 – 522 4 0,31 2,2 3,3 2,2 – –

418 524 22,3 12 5 380 – 580 4 0,3 2,3 3,4 2,2 – –
408 541 22,3 12 5 380 408 580 4 0,28 2,4 3,6 2,5 – –
404 511 16,7 9 5 380 – 580 4 0,4 1,7 2,5 1,6 – –

454 568 22,3 12 6 386 – 624 5 0,26 2,6 3,9 2,5 – –
449 552 22,3 12 6 386 – 624 5 0,35 1,9 2,9 1,8 – –
429 581 22,3 12 6 386 429 624 5 0,35 1,9 2,9 1,8 – –
9.1
380 419 481 13,9 7,5 4 395 – 505 3 0,17 4 5,9 4 – –
426 509 22,3 12 5 398 – 542 4 0,22 3 4,6 2,8 – –
419 497 16,7 9 5 398 – 542 4 0,3 2,3 3,4 2,2 – –

438 573 22,3 12 5 400 438 600 4 0,3 2,3 3,4 2,2 – –
454 541 22,3 12 5 400 – 600 4 0,3 2,3 3,4 2,2 – –
444 532 16,7 9 5 400 – 600 4 0,37 1,8 2,7 1,8 – –

473 581 22,3 12 6 406 – 654 5 0,35 1,9 2,9 1,8 – –

400 439 500 13,9 7,5 4 415 – 525 3 0,16 4,2 6,3 4 – –
450 543 22,3 12 5 418 – 582 4 0,23 2,9 4,4 2,8 – –
443 557 22,3 12 5 418 443 582 4 0,21 3,2 4,8 3,2 – –

442 527 22,3 12 5 418 – 582 4 0,3 2,3 3,4 2,2 – –
458 587 22,3 12 6 426 458 624 5 0,28 2,4 3,6 2,5 – –
475 566 22,3 12 6 426 – 624 5 0,28 2,4 3,6 2,5 – –

467 559 22,3 12 6 426 – 624 5 0,37 1,8 2,7 1,8 – –
500 615 22,3 12 6 426 – 694 5 0,35 1,9 2,9 1,8 – –
534 697 22,3 12 7,5 432 – 788 6 0,3 2,3 3,4 2,2 – –

1) For details about permissible accelerations † page 779

Product data online † skf.com/go/17000-9-1 813
