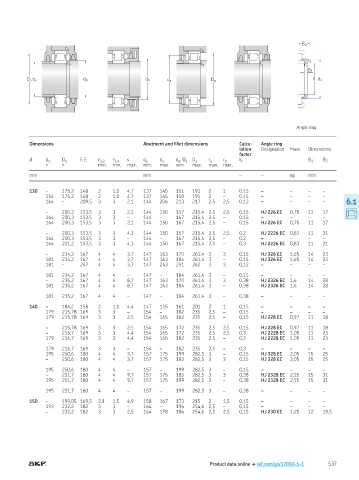

Page 539 - Rollingbearings

B 2
r a r b
r 3
r b r a r a r 4
B 1
D a d a d b d b d a D a d d 1

Angle ring

Dimensions Abutment and illet dimensions Calcu- Angle ring
lation Designation Mass Dimensions
factor
d d 1 D 1 F, E r 1,2 r 3,4 s d a d a d , D a D a r a r b k r B 1 B 2
b
≈ ≈ min min max min max min max max max
mm mm – – kg mm

130 – 175,2 148 2 1,1 4,7 137 145 151 191 2 1 0,15 – – – –
154 175,2 148 2 1,1 4,7 137 145 158 191 2 – 0,15 – – – –
164 – 209,5 3 3 2,1 144 206 213 217 2,5 2,5 0,12 – – – – 6.1

– 200,3 153,5 3 3 2,1 144 150 157 215,4 2,5 2,5 0,15 HJ 226 EC 0,75 11 17
164 200,3 153,5 3 3 – 144 – 167 215,4 2,5 – 0,15 – – – –
164 200,3 153,5 3 3 2,1 144 150 167 215,4 2,5 – 0,15 HJ 226 EC 0,75 11 17

– 200,3 153,5 3 3 4,3 144 150 157 215,4 2,5 2,5 0,2 HJ 2226 EC 0,83 11 21
164 200,3 153,5 3 3 – 144 – 167 215,4 2,5 – 0,2 – – – –
164 201,2 153,5 3 3 4,3 144 150 167 215,4 2,5 – 0,3 HJ 2226 EC 0,83 11 21

– 234,2 167 4 4 3,7 147 163 170 261,4 3 3 0,15 HJ 326 EC 1,65 14 23
181 234,2 167 4 4 3,7 147 163 184 261,4 3 – 0,15 HJ 326 EC 1,65 14 23
181 – 247 4 4 3,7 147 243 251 262 3 3 0,12 – – – –

181 234,2 167 4 4 – 147 – 184 261,4 3 – 0,15 – – – –
– 235,2 167 4 4 8,7 147 163 170 261,4 3 3 0,38 HJ 2326 EC 1,6 14 28
181 235,2 167 4 4 8,7 147 163 184 261,4 3 – 0,38 HJ 2326 EC 1,6 14 28

181 235,2 167 4 4 – 147 – 184 261,4 3 – 0,38 – – – –

140 – 184,2 158 2 1,1 4,4 147 155 161 201 2 1 0,15 – – – –
179 215,78 169 3 3 – 154 – 182 235 2,5 – 0,15 – – – –
179 215,78 169 3 3 2,5 154 165 182 235 2,5 – 0,15 HJ 228 EC 0,97 11 18

– 215,78 169 3 3 2,5 154 165 172 235 2,5 2,5 0,15 HJ 228 EC 0,97 11 18
– 216,7 169 3 3 4,4 154 165 172 235 2,5 2,5 0,3 HJ 2228 EC 1,05 11 23
179 216,7 169 3 3 4,4 154 165 182 235 2,5 – 0,3 HJ 2228 EC 1,05 11 23

179 216,7 169 3 3 – 154 – 182 235 2,5 – 0,3 – – – –
195 250,6 180 4 4 3,7 157 175 199 282,5 3 – 0,15 HJ 328 EC 2,05 15 25
– 250,6 180 4 4 3,7 157 175 183 282,5 3 3 0,15 HJ 328 EC 2,05 15 25

195 250,6 180 4 4 – 157 – 199 282,5 3 – 0,15 – – – –
– 251,7 180 4 4 9,7 157 175 183 282,5 3 3 0,38 HJ 2328 EC 2,15 15 31
195 251,7 180 4 4 9,7 157 175 199 282,5 3 – 0,38 HJ 2328 EC 2,15 15 31

195 251,7 180 4 4 – 157 – 199 282,5 3 – 0,38 – – – –

150 – 199,05 169,5 2,1 1,5 4,9 158 167 173 215 2 1,5 0,15 – – – –
193 232,2 182 3 3 – 164 – 196 254,6 2,5 – 0,15 – – – –
– 232,2 182 3 3 2,5 164 178 186 254,6 2,5 2,5 0,15 HJ 230 EC 1,25 12 19,5

Product data online † skf.com/go/17000-6-1 537
