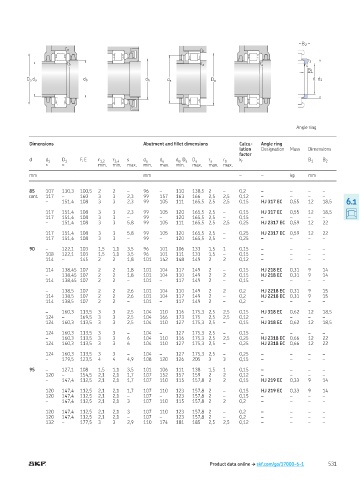

Page 533 - Rollingbearings

B 2
r a r b
r 3
r b r a r a r 4
B 1
D a d a d b d b d a D a d d 1

Angle ring

Dimensions Abutment and illet dimensions Calcu- Angle ring
lation Designation Mass Dimensions
factor
d d 1 D 1 F, E r 1,2 r 3,4 s d a d a d , D a D a r a r b k r B 1 B 2
b
≈ ≈ min min max min max min max max max
mm mm – – kg mm

85 107 130,3 100,5 2 2 – 96 – 110 138,5 2 – 0,2 – – – –
cont 117 – 160 3 3 2,3 99 157 163 166 2,5 2,5 0,12 – – – –

– 151,4 108 3 3 2,3 99 105 111 165,5 2,5 2,5 0,15 HJ 317 EC 0,55 12 18,5 6.1

117 151,4 108 3 3 2,3 99 105 120 165,5 2,5 – 0,15 HJ 317 EC 0,55 12 18,5
117 151,4 108 3 3 – 99 – 120 165,5 2,5 – 0,15 – – – –
– 151,4 108 3 3 5,8 99 105 111 165,5 2,5 2,5 0,25 HJ 2317 EC 0,59 12 22

117 151,4 108 3 3 5,8 99 105 120 165,5 2,5 – 0,25 HJ 2317 EC 0,59 12 22
117 151,4 108 3 3 – 99 – 120 165,5 2,5 – 0,25 – – – –

90 – 122,1 103 1,5 1,1 3,5 96 101 106 133 1,5 1 0,15 – – – –
108 122,1 103 1,5 1,1 3,5 96 101 111 133 1,5 – 0,15 – – – –
114 – 145 2 2 1,8 101 142 148 149 2 2 0,12 – – – –

114 138,45 107 2 2 1,8 101 104 117 149 2 – 0,15 HJ 218 EC 0,31 9 14
– 138,45 107 2 2 1,8 101 104 110 149 2 2 0,15 HJ 218 EC 0,31 9 14
114 138,45 107 2 2 – 101 – 117 149 2 – 0,15 – – – –

– 138,5 107 2 2 2,6 101 104 110 149 2 2 0,2 HJ 2218 EC 0,31 9 15
114 138,5 107 2 2 2,6 101 104 117 149 2 – 0,2 HJ 2218 EC 0,31 9 15
114 138,5 107 2 2 – 101 – 117 149 2 – 0,2 – – – –

– 160,3 113,5 3 3 2,5 104 110 116 175,3 2,5 2,5 0,15 HJ 318 EC 0,62 12 18,5
124 – 169,5 3 3 2,5 104 166 173 175 2,5 2,5 0,12 – – – –
124 160,3 113,5 3 3 2,5 104 110 127 175,3 2,5 – 0,15 HJ 318 EC 0,62 12 18,5

124 160,3 113,5 3 3 – 104 – 127 175,3 2,5 – 0,15 – – – –
– 160,3 113,5 3 3 6 104 110 116 175,3 2,5 2,5 0,25 HJ 2318 EC 0,66 12 22
124 160,3 113,5 3 3 6 104 110 127 175,3 2,5 – 0,25 HJ 2318 EC 0,66 12 22

124 160,3 113,5 3 3 – 104 – 127 175,3 2,5 – 0,25 – – – –
– 179,5 123,5 4 4 4,9 108 120 126 205 3 3 0,15 – – – –

95 – 127,1 108 1,5 1,1 3,5 101 106 111 138 1,5 1 0,15 – – – –
120 – 154,5 2,1 2,1 1,7 107 152 157 159 2 2 0,12 – – – –
– 147,4 112,5 2,1 2,1 1,7 107 110 115 157,8 2 2 0,15 HJ 219 EC 0,33 9 14

120 147,4 112,5 2,1 2,1 1,7 107 110 123 157,8 2 – 0,15 HJ 219 EC 0,33 9 14
120 147,4 112,5 2,1 2,1 – 107 – 123 157,8 2 – 0,15 – – – –
– 147,4 112,5 2,1 2,1 3 107 110 115 157,8 2 2 0,2 – – – –

120 147,4 112,5 2,1 2,1 3 107 110 123 157,8 2 – 0,2 – – – –
120 147,4 112,5 2,1 2,1 – 107 – 123 157,8 2 – 0,2 – – – –
132 – 177,5 3 3 2,9 110 174 181 185 2,5 2,5 0,12 – – – –
