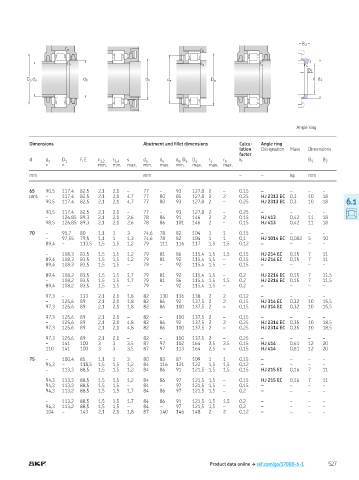

Page 529 - Rollingbearings
P. 529
B 2
r a r b
r 3
r b r a r a r 4
B 1
D a d a d b d b d a D a d d 1
Angle ring
Dimensions Abutment and illet dimensions Calcu- Angle ring
lation Designation Mass Dimensions
factor
d d 1 D 1 F, E r 1,2 r 3,4 s d a d a d , D a D a r a r b k r B 1 B 2
b
≈ ≈ min min max min max min max max max
mm mm – – kg mm
65 90,5 117,4 82,5 2,1 2,1 – 77 – 93 127,8 2 – 0,15 – – – –
cont – 117,4 82,5 2,1 2,1 4,7 77 80 85 127,8 2 2 0,25 HJ 2313 EC 0,3 10 18
90,5 117,4 82,5 2,1 2,1 4,7 77 80 93 127,8 2 – 0,25 HJ 2313 EC 0,3 10 18 6.1
90,5 117,4 82,5 2,1 2,1 – 77 – 93 127,8 2 – 0,25 – – – –
– 126,85 89,3 2,1 2,1 2,6 78 86 91 146 2 2 0,15 HJ 413 0,42 11 18
98,5 126,85 89,3 2,1 2,1 2,6 78 86 101 146 2 – 0,15 HJ 413 0,42 11 18
70 – 95,7 80 1,1 1 3 74,6 78 82 104 1 1 0,15 – – – –
– 97,55 79,5 1,1 1 1,3 74,6 78 82 104 1 1 0,1 HJ 1014 EC 0,082 5 10
89,4 – 113,5 1,5 1,5 1,2 79 111 116 117 1,5 1,5 0,12 – – – –
– 108,3 83,5 1,5 1,5 1,2 79 81 86 115,4 1,5 1,5 0,15 HJ 214 EC 0,15 7 11
89,4 108,3 83,5 1,5 1,5 1,2 79 81 92 115,4 1,5 – 0,15 HJ 214 EC 0,15 7 11
89,4 108,3 83,5 1,5 1,5 – 79 – 92 115,4 1,5 – 0,15 – – – –
89,4 108,2 83,5 1,5 1,5 1,7 79 81 92 115,4 1,5 – 0,2 HJ 2214 EC 0,15 7 11,5
– 108,2 83,5 1,5 1,5 1,7 79 81 86 115,4 1,5 1,5 0,2 HJ 2214 EC 0,15 7 11,5
89,4 108,2 83,5 1,5 1,5 – 79 – 92 115,4 1,5 – 0,2 – – – –
97,3 – 133 2,1 2,1 1,8 82 130 136 138 2 2 0,12 – – – –
– 125,6 89 2,1 2,1 1,8 82 86 92 137,5 2 2 0,15 HJ 314 EC 0,32 10 15,5
97,3 125,6 89 2,1 2,1 1,8 82 86 100 137,5 2 – 0,15 HJ 314 EC 0,32 10 15,5
97,3 125,6 89 2,1 2,1 – 82 – 100 137,5 2 – 0,15 – – – –
– 125,6 89 2,1 2,1 4,8 82 86 92 137,5 2 2 0,25 HJ 2314 EC 0,35 10 18,5
97,3 125,6 89 2,1 2,1 4,8 82 86 100 137,5 2 – 0,25 HJ 2314 EC 0,35 10 18,5
97,3 125,6 89 2,1 2,1 – 82 – 100 137,5 2 – 0,25 – – – –
– 141 100 3 3 3,5 87 97 102 164 2,5 2,5 0,15 HJ 414 0,61 12 20
110 141 100 3 3 3,5 87 97 113 164 2,5 – 0,15 HJ 414 0,61 12 20
75 – 100,4 85 1,1 1 3 80 83 87 109 1 1 0,15 – – – –
94,3 – 118,5 1,5 1,5 1,2 84 116 121 122 1,5 1,5 0,12 – – – –
– 113,3 88,5 1,5 1,5 1,2 84 86 91 121,5 1,5 1,5 0,15 HJ 215 EC 0,16 7 11
94,3 113,3 88,5 1,5 1,5 1,2 84 86 97 121,5 1,5 – 0,15 HJ 215 EC 0,16 7 11
94,3 113,3 88,5 1,5 1,5 – 84 – 97 121,5 1,5 – 0,15 – – – –
94,3 113,2 88,5 1,5 1,5 1,7 84 86 97 121,5 1,5 – 0,2 – – – –
– 113,2 88,5 1,5 1,5 1,7 84 86 91 121,5 1,5 1,5 0,2 – – – –
94,3 113,2 88,5 1,5 1,5 – 84 – 97 121,5 1,5 – 0,2 – – – –
104 – 143 2,1 2,1 1,8 87 140 146 148 2 2 0,12 – – – –
Product data online † skf.com/go/17000-6-1 527
