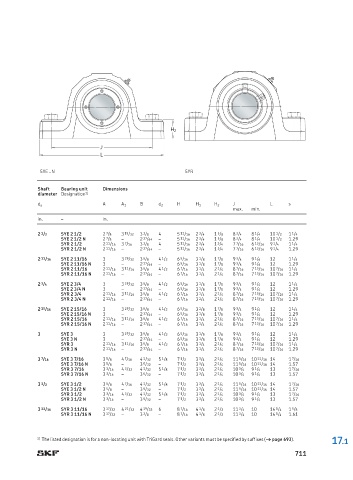

Page 715 - SKF-bearing-housings

H 2
J
L

SYE ..N SYR

Shaft Bearing unit Dimensions
diameter Designation 1)
A B H J L s
d a A 1 d 2 H 1 H 2
max. min.
in. – in.

2 1 /2 SYE 2 1/2 2 7 /8 3 19 /32 3 3 /8 4 5 11 /16 2 3 /4 1 5 /8 8 3 /4 8 1 /4 10 1 /2 1 1 /4
SYE 2 1/2 N 2 7 /8 – 2 37 /64 – 5 11 /16 2 3 /4 1 5 /8 8 3 /4 8 1 /4 10 1 /2 1.29
SYR 2 1/2 2 11 /16 3 7 /16 3 3 /8 4 5 11 /16 2 3 /4 1 3 /4 7 7 /16 6 13 /16 9 1 /4 1 1 /4
SYR 2 1/2 N 2 11 /16 – 2 37 /64 – 5 11 /16 2 3 /4 1 3 /4 7 7 /16 6 13 /16 9 1 /4 1.29
2 11 /16 SYE 2 11/16 3 3 29 /32 3 5 /8 4 1 /2 6 5 /16 3 1 /8 1 7 /8 9 3 /4 9 1 /4 12 1 1 /4
SYE 2 11/16 N 3 – 2 37 /64 – 6 5 /16 3 1 /8 1 7 /8 9 3 /4 9 1 /4 12 1.29
SYR 2 11/16 2 11 /16 3 11 /16 3 5 /8 4 1 /2 6 7 /16 3 1 /4 2 1 /4 8 7 /16 7 13 /16 10 7 /16 1 1 /4
SYR 2 11/16 N 2 11 /16 – 2 37 /64 – 6 7 /16 3 1 /4 2 1 /4 8 7 /16 7 13 /16 10 7 /16 1.29
2 3 /4 SYE 2 3/4 3 3 29 /32 3 5 /8 4 1 /2 6 5 /16 3 1 /8 1 7 /8 9 3 /4 9 1 /4 12 1 1 /4
SYE 2 3/4 N 3 – 2 37 /64 – 6 5 /16 3 1 /8 1 7 /8 9 3 /4 9 1 /4 12 1.29
SYR 2 3/4 2 11 /16 3 11 /16 3 5 /8 4 1 /2 6 7 /16 3 1 /4 2 1 /4 8 7 /16 7 13 /16 10 7 /16 1 1 /4
SYR 2 3/4 N 2 11 /16 – 2 37 /64 – 6 7 /16 3 1 /4 2 1 /4 8 7 /16 7 13 /16 10 7 /16 1.29
2 15 /16 SYE 2 15/16 3 3 29 /32 3 5 /8 4 1 /2 6 5 /16 3 1 /8 1 7 /8 9 3 /4 9 1 /4 12 1 1 /4
SYE 2 15/16 N 3 – 2 37 /64 – 6 5 /16 3 1 /8 1 7 /8 9 3 /4 9 1 /4 12 1.29
SYR 2 15/16 2 11 /16 3 11 /16 3 5 /8 4 1 /2 6 7 /16 3 1 /4 2 1 /4 8 7 /16 7 13 /16 10 7 /16 1 1 /4
SYR 2 15/16 N 2 11 /16 – 2 37 /64 – 6 7 /16 3 1 /4 2 1 /4 8 7 /16 7 13 /16 10 7 /16 1.29
3 SYE 3 3 3 29 /32 3 5 /8 4 1 /2 6 5 /16 3 1 /8 1 7 /8 9 3 /4 9 1 /4 12 1 1 /4
SYE 3 N 3 – 2 37 /64 – 6 5 /16 3 1 /8 1 7 /8 9 3 /4 9 1 /4 12 1.29
SYR 3 2 11 /16 3 11 /16 3 5 /8 4 1 /2 6 7 /16 3 1 /4 2 1 /4 8 7 /16 7 13 /16 10 7 /16 1 1 /4
SYR 3 N 2 11 /16 – 2 37 /64 – 6 7 /16 3 1 /4 2 1 /4 8 7 /16 7 13 /16 10 7 /16 1.29
3 7 /16 SYE 3 7/16 3 5 /8 4 7 /16 4 1 /32 5 1 /8 7 1 /2 3 3 /4 2 1 /4 11 5 /16 10 11 /16 14 1 7 /16
SYE 3 7/16 N 3 5 /8 – 3 5 /32 – 7 1 /2 3 3 /4 2 1 /4 11 5 /16 10 11 /16 14 1.57
SYR 3 7/16 3 3 /16 4 3 /32 4 1 /32 5 1 /8 7 1 /2 3 3 /4 2 1 /4 10 3 /4 9 1 /4 13 1 7 /16
SYR 3 7/16 N 3 3 /16 – 3 5 /32 – 7 1 /2 3 3 /4 2 1 /4 10 3 /4 9 1 /4 13 1.57
3 1 /2 SYE 3 1/2 3 5 /8 4 7 /16 4 1 /32 5 1 /8 7 1 /2 3 3 /4 2 1 /4 11 5 /16 10 11 /16 14 1 7 /16
SYE 3 1/2 N 3 5 /8 – 3 5 /32 – 7 1 /2 3 3 /4 2 1 /4 11 5 /16 10 11 /16 14 1.57
SYR 3 1/2 3 3 /16 4 3 /32 4 1 /32 5 1 /8 7 1 /2 3 3 /4 2 1 /4 10 3 /4 9 1 /4 13 1 7 /16
SYR 3 1/2 N 3 3 /16 – 3 5 /32 – 7 1 /2 3 3 /4 2 1 /4 10 3 /4 9 1 /4 13 1.57
3 11 /16 SYR 3 11/16 3 17 /32 4 21 /32 4 19 /32 6 8 7 /16 4 1 /8 2 1 /2 11 3 /4 10 14 1 /4 1 5 /8
SYR 3 11/16 N 3 17 /32 – 3 3 /8 – 8 7 /16 4 1 /8 2 1 /2 11 3 /4 10 14 1 /4 1.61

1) The listed designation is for a non-locating unit with TriGard seals. Other variants must be specified by suffixes († page 693).
17.1
711
