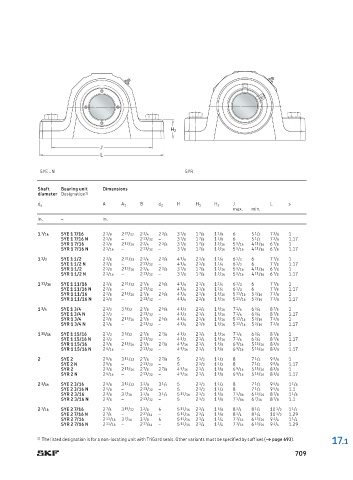

Page 713 - SKF-bearing-housings

H 2
J
L

SYE ..N SYR

Shaft Bearing unit Dimensions
diameter Designation 1)
A B H J L s
d a A 1 d 2 H 1 H 2
max. min.
in. – in.

1 7 /16 SYE 1 7/16 2 1 /8 2 27 /32 2 3 /4 2 3 /8 3 7 /8 1 7 /8 1 1 /8 6 5 1 /2 7 3 /8 1
SYE 1 7/16 N 2 1 /8 – 2 11 /32 – 3 7 /8 1 7 /8 1 1 /8 6 5 1 /2 7 3 /8 1.17
SYR 1 7/16 2 1 /8 2 13 /16 2 3 /4 2 3 /8 3 7 /8 1 7 /8 1 3 /16 5 5 /16 4 11 /16 6 7 /8 1
SYR 1 7/16 N 2 1 /16 – 2 11 /32 – 3 7 /8 1 7 /8 1 3 /16 5 5 /16 4 11 /16 6 7 /8 1.17
1 1 /2 SYE 1 1/2 2 3 /8 2 31 /32 2 3 /4 2 3 /8 4 1 /4 2 1 /8 1 1 /4 6 1 /2 6 7 7 /8 1
SYE 1 1/2 N 2 3 /8 – 2 11 /32 – 4 1 /4 2 1 /8 1 1 /4 6 1 /2 6 7 7 /8 1.17
SYR 1 1/2 2 1 /8 2 13 /16 2 3 /4 2 3 /8 3 7 /8 1 7 /8 1 3 /16 5 5 /16 4 11 /16 6 7 /8 1
SYR 1 1/2 N 2 1 /16 – 2 11 /32 – 3 7 /8 1 7 /8 1 3 /16 5 5 /16 4 11 /16 6 7 /8 1.17
1 11 /16 SYE 1 11/16 2 3 /8 2 31 /32 2 7 /8 2 5 /8 4 1 /4 2 1 /8 1 1 /4 6 1 /2 6 7 7 /8 1
SYE 1 11/16 N 2 3 /8 – 2 11 /32 – 4 1 /4 2 1 /8 1 1 /4 6 1 /2 6 7 7 /8 1.17
SYR 1 11/16 2 3 /8 2 15 /16 2 7 /8 2 5 /8 4 1 /4 2 1 /8 1 5 /16 5 13 /16 5 3 /16 7 3 /8 1
SYR 1 11/16 N 2 1 /8 – 2 11 /32 – 4 1 /4 2 1 /8 1 5 /16 5 13 /16 5 3 /16 7 3 /8 1.17
1 3 /4 SYE 1 3/4 2 1 /2 3 5 /32 2 7 /8 2 5 /8 4 1 /2 2 1 /4 1 5 /16 7 1 /4 6 3 /4 8 7 /8 1
SYE 1 3/4 N 2 1 /2 – 2 11 /32 – 4 1 /2 2 1 /4 1 5 /16 7 1 /4 6 3 /4 8 7 /8 1.17
SYR 1 3/4 2 3 /8 2 15 /16 2 7 /8 2 5 /8 4 1 /4 2 1 /8 1 5 /16 5 13 /16 5 3 /16 7 3 /8 1
SYR 1 3/4 N 2 1 /8 – 2 11 /32 – 4 1 /4 2 1 /8 1 5 /16 5 13 /16 5 3 /16 7 3 /8 1.17
1 15 /16 SYE 1 15/16 2 1 /2 3 5 /32 2 7 /8 2 7 /8 4 1 /2 2 1 /4 1 5 /16 7 1 /4 6 3 /4 8 7 /8 1
SYE 1 15/16 N 2 1 /2 – 2 11 /32 – 4 1 /2 2 1 /4 1 5 /16 7 1 /4 6 3 /4 8 7 /8 1.17
SYR 1 15/16 2 3 /8 2 15 /16 2 7 /8 2 7 /8 4 9 /16 2 1 /4 1 3 /8 6 9 /16 5 15 /16 8 3 /8 1
SYR 1 15/16 N 2 5 /16 – 2 11 /32 – 4 9 /16 2 1 /4 1 3 /8 6 9 /16 5 15 /16 8 3 /8 1.17
2 SYE 2 2 5 /8 3 11 /32 2 7 /8 2 7 /8 5 2 1 /2 1 1 /2 8 7 1 /2 9 5 /8 1
SYE 2 N 2 5 /8 – 2 11 /32 – 5 2 1 /2 1 1 /2 8 7 1 /2 9 5 /8 1.17
SYR 2 2 3 /8 2 15 /16 2 7 /8 2 7 /8 4 9 /16 2 1 /4 1 3 /8 6 9 /16 5 15 /16 8 3 /8 1
SYR 2 N 2 5 /16 – 2 11 /32 – 4 9 /16 2 1 /4 1 3 /8 6 9 /16 5 15 /16 8 3 /8 1.17
2 3 /16 SYE 2 3/16 2 5 /8 3 11 /32 3 1 /8 3 1 /4 5 2 1 /2 1 1 /2 8 7 1 /2 9 5 /8 1 1 /8
SYE 2 3/16 N 2 5 /8 – 2 11 /32 – 5 2 1 /2 1 1 /2 8 7 1 /2 9 5 /8 1.1
SYR 2 3/16 2 3 /8 3 7 /16 3 1 /8 3 1 /4 5 11 /16 2 1 /2 1 5 /8 7 1 /16 6 13 /16 8 7 /8 1 1 /8
SYR 2 3/16 N 2 3 /8 – 2 11 /32 – 5 2 1 /2 1 5 /8 7 1 /16 6 7 /16 8 7 /8 1.1
2 7 /16 SYE 2 7/16 2 7 /8 3 19 /32 3 3 /8 4 5 11 /16 2 3 /4 1 5 /8 8 3 /4 8 1 /4 10 1 /2 1 1 /4
SYE 2 7/16 N 2 7 /8 – 2 37 /64 – 5 11 /16 2 3 /4 1 5 /8 8 3 /4 8 1 /4 10 1 /2 1.29
SYR 2 7/16 2 11 /16 3 7 /16 3 3 /8 4 5 11 /16 2 3 /4 1 3 /4 7 7 /16 6 13 /16 9 1 /4 1 1 /4
SYR 2 7/16 N 2 11 /16 – 2 37 /64 – 5 11 /16 2 3 /4 1 3 /4 7 7 /16 6 13 /16 9 1 /4 1.29
1) The listed designation is for a non-locating unit with TriGard seals. Other variants must be specified by suffixes († page 693).
