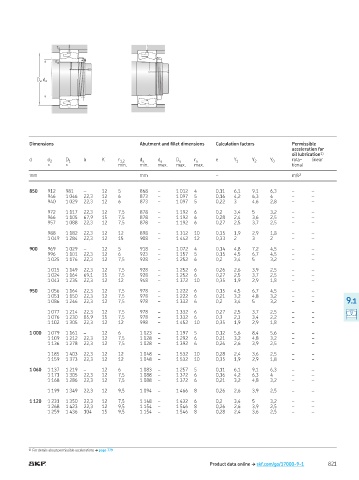

Page 823 - Rollingbearings

r a
r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors Permissible
acceleration for
oil lubrication 1)
d d 2 D 1 b K r 1,2 d a d a D a r a e Y 1 Y 2 Y 0 rota- linear
≈ ≈ min min max max max tional
mm mm – m/s 2

850 912 981 – 12 5 868 – 1 012 4 0,11 6,1 9,1 6,3 – –
946 1 046 22,3 12 6 873 – 1 097 5 0,16 4,2 6,3 4 – –
940 1 029 22,3 12 6 873 – 1 097 5 0,22 3 4,6 2,8 – –

972 1 117 22,3 12 7,5 878 – 1 192 6 0,2 3,4 5 3,2 – –
966 1 105 67,9 15 7,5 878 – 1 192 6 0,28 2,4 3,6 2,5 – –
957 1 088 22,3 12 7,5 878 – 1 192 6 0,27 2,5 3,7 2,5 – –

988 1 182 22,3 12 12 898 – 1 312 10 0,35 1,9 2,9 1,8 – –
1 049 1 284 22,3 12 15 908 – 1 442 12 0,33 2 3 2 – –

900 969 1 029 – 12 5 918 – 1 072 4 0,14 4,8 7,2 4,5 – –
996 1 101 22,3 12 6 923 – 1 157 5 0,15 4,5 6,7 4,5 – –
1 025 1 176 22,3 12 7,5 928 – 1 252 6 0,2 3,4 5 3,2 – –

1 015 1 149 22,3 12 7,5 928 – 1 252 6 0,26 2,6 3,9 2,5 – –
1 024 1 164 69,1 15 7,5 928 – 1 252 6 0,27 2,5 3,7 2,5 – –
1 043 1 235 22,3 12 12 948 – 1 372 10 0,35 1,9 2,9 1,8 – –

950 1 056 1 164 22,3 12 7,5 978 – 1 222 6 0,15 4,5 6,7 4,5 – –
1 051 1 150 22,3 12 7,5 978 – 1 222 6 0,21 3,2 4,8 3,2 – –
1 086 1 246 22,3 12 7,5 978 – 1 332 6 0,2 3,4 5 3,2 – – 9.1

1 077 1 214 22,3 12 7,5 978 – 1 332 6 0,27 2,5 3,7 2,5 – –
1 076 1 230 85,9 15 7,5 978 – 1 332 6 0,3 2,3 3,4 2,2 – –
1 102 1 305 22,3 12 12 998 – 1 452 10 0,35 1,9 2,9 1,8 – –

1 000 1 079 1 161 – 12 6 1 023 – 1 197 5 0,12 5,6 8,4 5,6 – –
1 109 1 212 22,3 12 7,5 1 028 – 1 292 6 0,21 3,2 4,8 3,2 – –
1 136 1 278 22,3 12 7,5 1 028 – 1 392 6 0,26 2,6 3,9 2,5 – –

1 185 1 403 22,3 12 12 1 048 – 1 532 10 0,28 2,4 3,6 2,5 – –
1 159 1 373 22,3 12 12 1 048 – 1 532 10 0,35 1,9 2,9 1,8 – –

1 060 1 137 1 219 – 12 6 1 083 – 1 257 5 0,11 6,1 9,1 6,3 – –
1 171 1 305 22,3 12 7,5 1 088 – 1 372 6 0,16 4,2 6,3 4 – –
1 168 1 286 22,3 12 7,5 1 088 – 1 372 6 0,21 3,2 4,8 3,2 – –

1 199 1 349 22,3 12 9,5 1 094 – 1 466 8 0,26 2,6 3,9 2,5 – –

1 120 1 231 1 350 22,3 12 7,5 1 148 – 1 432 6 0,2 3,4 5 3,2 – –
1 268 1 423 22,3 12 9,5 1 154 – 1 546 8 0,26 2,6 3,9 2,5 – –
1 259 1 436 104 15 9,5 1 154 – 1 546 8 0,28 2,4 3,6 2,5 – –

1) For details about permissible accelerations † page 779

Product data online † skf.com/go/17000-9-1 821
