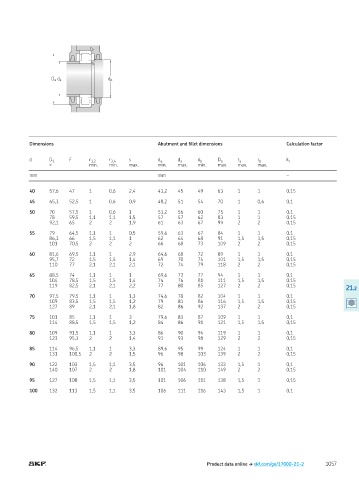

Page 1059 - Rollingbearings

r a

r b

D a d a d b

Dimensions Abutment and illet dimensions Calculation factor

d D 1 F r 1,2 r 3,4 s d a d a d b D a r a r b k r
≈ min min max min max min max max max
mm mm –

40 57,6 47 1 0,6 2,4 43,2 45 49 63 1 1 0,15

45 65,3 52,5 1 0,6 0,9 48,2 51 54 70 1 0,6 0,1

50 70 57,5 1 0,6 1 53,2 56 60 75 1 1 0,1
78 59,5 1,1 1,1 1,5 57 57 62 83 1 1 0,15
92,1 65 2 2 1,9 61 63 67 99 2 2 0,15

55 79 64,5 1,1 1 0,5 59,6 63 67 84 1 1 0,1
86,3 66 1,5 1,1 1 62 64 68 91 1,5 1,5 0,15
101 70,5 2 2 2 66 68 73 109 2 2 0,15

60 81,6 69,5 1,1 1 2,9 64,6 68 72 89 1 1 0,1
95,7 72 1,5 1,5 1,4 69 70 74 101 1,5 1,5 0,15
110 77 2,1 2,1 2,1 72 74 79 118 2 2 0,15

65 88,5 74 1,1 1 1 69,6 72 77 94 1 1 0,1
104 78,5 1,5 1,5 1,4 74 76 81 111 1,5 1,5 0,15
119 82,5 2,1 2,1 2,2 77 80 85 127 2 2 0,15
21.2
70 97,5 79,5 1,1 1 1,3 74,6 78 82 104 1 1 0,1
109 83,5 1,5 1,5 1,2 79 81 86 116 1,5 1,5 0,15
127 89 2,1 2,1 1,8 82 86 92 137 2 2 0,15

75 101 85 1,1 1 3 79,6 83 87 109 1 1 0,1
114 88,5 1,5 1,5 1,2 84 86 91 121 1,5 1,5 0,15

80 109 91,5 1,1 1 3,3 86 90 94 119 1 1 0,1
123 95,3 2 2 1,4 91 93 98 129 2 2 0,15

85 114 96,5 1,1 1 3,3 89,6 95 99 124 1 1 0,1
131 100,5 2 2 1,5 96 98 103 139 2 2 0,15

90 122 103 1,5 1,1 3,5 96 101 106 133 1,5 1 0,1
140 107 2 2 1,8 101 104 110 149 2 2 0,15

95 127 108 1,5 1,1 3,5 101 106 111 138 1,5 1 0,15

100 132 113 1,5 1,1 3,5 106 111 116 143 1,5 1 0,1
