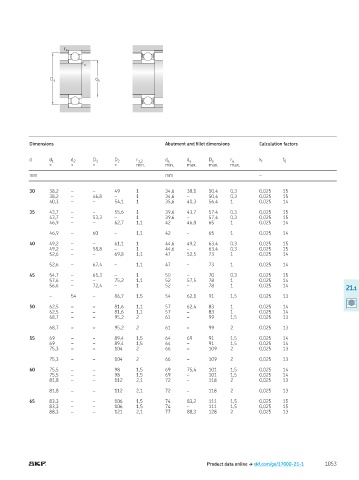

Page 1055 - Rollingbearings

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min min max max max
mm mm –

30 38,2 – – 49 1 34,6 38,1 50,4 0,3 0,025 15
38,2 – 46,8 – 1 34,6 – 50,4 0,3 0,025 15
40,3 – – 54,1 1 35,6 40,3 56,4 1 0,025 14

35 43,7 – – 55,6 1 39,6 43,7 57,4 0,3 0,025 15
43,7 – 53,3 – 1 39,6 – 57,4 0,3 0,025 15
46,9 – – 62,7 1,1 42 46,8 65 1 0,025 14

46,9 – 60 – 1,1 42 – 65 1 0,025 14

40 49,2 – – 61,1 1 44,6 49,2 63,4 0,3 0,025 15
49,2 – 58,8 – 1 44,6 – 63,4 0,3 0,025 15
52,6 – – 69,8 1,1 47 52,5 73 1 0,025 14

52,6 – 67,4 – 1,1 47 – 73 1 0,025 14

45 54,7 – 65,3 – 1 50 – 70 0,3 0,025 15
57,6 – – 75,2 1,1 52 57,5 78 1 0,025 14
56,6 – 72,4 – 1 52 – 78 1 0,025 14
21.1
– 54 – 86,7 1,5 54 62,1 91 1,5 0,025 13

50 62,5 – – 81,6 1,1 57 62,4 83 1 0,025 14
62,5 – – 81,6 1,1 57 – 83 1 0,025 14
68,7 – – 95,2 2 61 – 99 1,5 0,025 13

68,7 – – 95,2 2 61 – 99 2 0,025 13

55 69 – – 89,4 1,5 64 69 91 1,5 0,025 14
69 – – 89,4 1,5 64 – 91 1,5 0,025 14
75,3 – – 104 2 66 – 109 2 0,025 13

75,3 – – 104 2 66 – 109 2 0,025 13

60 75,5 – – 98 1,5 69 75,4 101 1,5 0,025 14
75,5 – – 98 1,5 69 – 101 1,5 0,025 14
81,8 – – 112 2,1 72 – 118 2 0,025 13

81,8 – – 112 2,1 72 – 118 2 0,025 13

65 83,3 – – 106 1,5 74 83,2 111 1,5 0,025 15
83,3 – – 106 1,5 74 – 111 1,5 0,025 15
88,3 – – 121 2,1 77 88,3 128 2 0,025 13

Product data online † skf.com/go/17000-21-1 1053
