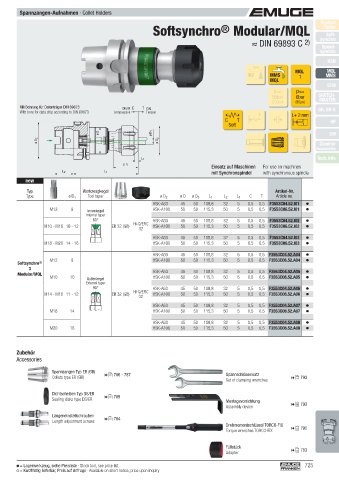

Spannzangen-Aufnahmen · Collet Holders
Product
Softsynchro Modular/MQL Finder
®
Soft-
≈ DIN 69893 C 2) synchro
Speed-
synchro
KSN
MQL MQL
IKZ MMS 1 MMS
MQL
SFM
pmax pmax
50bar 6bar SWITCH-
(700psi) (85psi) MASTER
Mit Bohrung für Datenträger DIN 69873 Druck C T Zug
With bore for data chip according to DIN 69873 Compression Tension GR, GR-S
F L+ 2 mm
C T HF
Soft
ø D ø D 1 EM
ø D 2 ø D 3 Zubehör
Accessories
L 4 Tech. Info
E 1) Einsatz auf Maschinen For use on machines
mit Synchronspindel with synchronous spindle
L 2 L 1
new
Typ Werkzeugkegel Artikel-Nr.
Type ø D 1 Tool taper ø D 2 ø D ø D 3 L 1 L 2 L 4 C T Article no.
HSK-A63 45 50 108,8 32 5 0,5 0,5 F3553C04.52.I01
M12 9 Innenkegel HSK-A100 50 50 115,3 50 5 0,5 0,5 F3553C06.52.I01
Internal taper
60° HSK-A63 45 50 108,8 32 5 0,5 0,5 F3553C04.52.I02
M10 - M16 10 - 12 ER 32 (GB) Hi-Q/ERC HSK-A100 50 50 115,3 50 5 0,5 0,5 F3553C06.52.I02
32
HSK-A63 45 50 108,8 32 5 0,5 0,5 F3553C04.52.I03
M18 - M20 14 - 16 HSK-A100 50 50 115,3 50 5 0,5 0,5 F3553C06.52.I03
HSK-A63 45 50 108,8 32 5 0,5 0,5 F3553C04.52.A04
M12 9 HSK-A100 50 50 115,3 50 5 0,5 0,5 F3553C06.52.A04
Softsynchro ®
3 HSK-A63 45 50 108,8 32 5 0,5
Modular/MQL 0,5 F3553C04.52.A05
M10 10 Außenkegel HSK-A100 50 50 115,3 50 5 0,5 0,5 F3553C06.52.A05
External taper
90° HSK-A63 45 50 108,8 32 5 0,5 0,5 F3553C04.52.A06
M14 - M16 11 - 12 ER 32 (GB) Hi-Q/ERC HSK-A100 50 50 115,3 50 5 0,5 0,5 F3553C06.52.A06
32
HSK-A63 45 50 108,8 32 5 0,5 0,5 F3553C04.52.A07
M18 14 HSK-A100 50 50 115,3 50 5 0,5 0,5 F3553C06.52.A07
HSK-A63 45 50 108,8 32 5 0,5 0,5 F3553C04.52.A08
M20 16 HSK-A100 50 50 115,3 50 5 0,5 0,5 F3553C06.52.A08

Zubehör
Accessories

Spannzangen Typ ER (GB)  786 - 787 Spannschlüsselsatz
Collets type ER (GB)  793
Set of clamping wrenches

Dichtscheiben Typ DS/ER
Sealing disks type DS/ER  789
Montagevorrichtung  793
Assembly device

Längeneinstellschrauben  784
Length adjustment screws
Drehmomentschlüssel TORCO-FIX
Torque wrenches TORCO-FIX  795

Füllstück  783
Adapter

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 725
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
