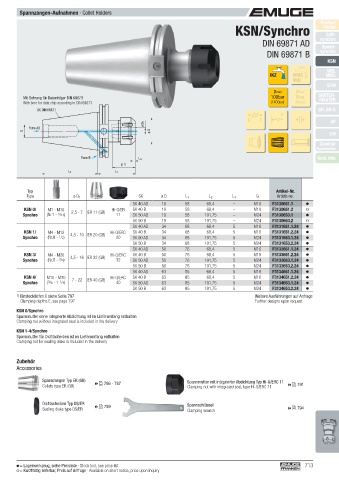

Page 713 - EMUGE

Spannzangen-Aufnahmen · Collet Holders
Product
KSN/Synchro Finder
Soft-
DIN 69871 AD synchro
Speed-
DIN 69871 B synchro
KSN
MQL
IKZ MMS MMS
MQL
SFM
pmax pmax
Mit Bohrung für Datenträger DIN 69873 100bar 6bar SWITCH-
MASTER
With bore for data chip according to DIN 69873 (1400psi) (85psi)
SK DIN 69871 GR, GR-S
F
C T
ø D 1 HF
Form AD
G ø D EM
Zubehör
Accessories
Form B L 4 Tech. Info
E 1)
L 2 L 1

Typ Artikel-Nr.
Type ø D 1 SK ø D L 1 L 2 L 4 G Article no.
SK 40 AD 19 58 68,4 – M16 F3130651.1
KSN 0/ M1 - M10 2,5 - 7 ER 11 (GB) Hi-Q/ER SK 40 B 19 58 68,4 – M16 F3130651.2
Synchro (Nr.1 - 5 /16) 11 SK 50 AD 19 58 101,75 – M24 F3130653.1
SK 50 B 19 58 101,75 – M24 F3130653.2
SK 40 AD 34 68 68,4 5 M16 F3131651.1.24
KSN 1/ M4 - M12 4,5 - 10 ER 20 (GB) Hi-Q/ERC SK 40 B 34 68 68,4 5 M16 F3131651.2.24
Synchro (Nr.8 - 1 /2) 20 SK 50 AD 34 68 101,75 5 M24 F3131653.1.24
SK 50 B 34 68 101,75 5 M24 F3131653.2.24
SK 40 AD 50 76 68,4 5 M16 F3133651.1.24
KSN 3/ M4 - M20 Hi-Q/ERC SK 40 B 50 76 68,4 5 M16 F3133651.2.24
Synchro (Nr.8 - 3 /4) 4,5 - 16 ER 32 (GB) 32 SK 50 AD 50 76 101,75 5 M24 F3133653.1.24
SK 50 B 50 76 101,75 5 M24 F3133653.2.24
SK 40 AD 63 85 68,4 5 M16 F3134651.1.24
KSN 4/ M10 - M30 7 - 22 ER 40 (GB) Hi-Q/ERC SK 40 B 63 85 68,4 5 M16 F3134651.2.24
Synchro ( 3 /8 - 1 1 /4) 40 SK 50 AD 63 85 101,75 5 M24 F3134653.1.24
SK 50 B 63 85 101,75 5 M24 F3134653.2.24
1) Einstecktiefen E siehe Seite 797 Weitere Ausführungen auf Anfrage
Clamping depths E, see page 797 Further designs upon request

KSN 0/Synchro
Spannmutter ohne integrierte Abdichtung ist im Lieferumfang enthalten
Clamping nut without integrated seal is included in the delivery
KSN 1-4/Synchro
Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
Clamping nut for sealing disks is included in the delivery

Zubehör
Accessories

Spannzangen Typ ER (GB)  786 - 787 Spannmutter mit integrierter Abdichtung Typ Hi-Q/ERC 11
Collets type ER (GB) Clamping nut with integrated seal, type Hi-Q/ERC 11  791

Dichtscheiben Typ DS/ER  789 Spannschlüssel
Sealing disks type DS/ER Clamping wrench  794

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 713
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
